СМАРТ S-2423 MID+ GPS/ГЛОНАСС терминал

под заказ
Артикул: 317
Под заказ
Cрок поставки : 15 февраля
СМАРТ S-2423 MID+ GPS/ГЛОНАСС терминал

СМАРТ S-2423 - трекер со встроенными ГЛОНАСС/GPS- и GSM-антеннами, а также встроенной АКБ. Для подключения дополнительного оборудования предусмотрены цифровой интерфейс RS-485, а также интерфейсы 1-Wire и Bluetooth.


СМАРТ S-2423 собирает данные о местонахождении и работе движущегося объекта и передаёт их по GSM-сети на сервер, например, ПИЛОТ или GDEMOI.KZ


  • Встроенная АКБ 110 мА/ч
  • Встроенные чувствительные ГЛОНАСС/GPS- и GSM-антенны
  • 2G-модем
  • 1 SIM-карта
  • Защита по питанию и защита входных линий до 200В
  • 3 универсальные входные линии
  • 2 управляющие выходные линии
  • Интерфейсы: RS-485 и 1-Wire
  • Bluetooth 4.0
под заказ

СМАРТ S-2423 - трекер со встроенными ГЛОНАСС/GPS- и GSM-антеннами, а также встроенной АКБ. Для подключения дополнительного оборудования предусмотрены цифровой интерфейс RS-485, а также интерфейсы 1-Wire и Bluetooth.


СМАРТ S-2423 собирает данные о местонахождении и работе движущегося объекта и передаёт их по GSM-сети на сервер, например, ПИЛОТ или GDEMOI.KZ


  • Встроенная АКБ 110 мА/ч
  • Встроенные чувствительные ГЛОНАСС/GPS- и GSM-антенны
  • 2G-модем
  • 1 SIM-карта
  • Защита по питанию и защита входных линий до 200В
  • 3 универсальные входные линии
  • 2 управляющие выходные линии
  • Интерфейсы: RS-485 и 1-Wire
  • Bluetooth 4.0
  • Описание

    Основные технические характеристики устройства СМАРТ S-2423:


    GSM/GPRS/Bluetooth
    Частотные диапазоны GSM GSM 850, EGSM 900, DCS 1800, PCS 1900
    GPRS класс B, мультислот класс 12
    Мощность передатчика Класс 4 (2W) в GSM 850 и EGSM 900Класс 1 (1W) в DCS 1800 и PCS 1900
    Максимальная скорость передачи/приёма данных, кбит/с 85,6
    Количество используемых SIM-карт 1
    Bluetooth есть, v.4.0

    GNSS
    Поддерживаемые навигационные системы ГЛОНАСС/GPS/Galileo/QZSS
    Количество каналов: сопровождения: 33, захвата: 99
    Чувствительность (в лабораторных условиях) по слежению: -167 дБмхолодный старт: -149 дБм
    Время первого определения координат (для систем GPS и ГЛОНАСС при сигнале -130 дБм) холодный старт: 29 сектеплый старт: 22 секгорячий старт: <1 сек
    Погрешность определения координат (50% CEP, 24 часа в статическом режиме, при уровнях сигнала -130 дБм), м 2.5 (в плане), 5 (по высоте)
    Частота обновления координат, Гц 1

    Электропитание
    Рабочее напряжение питания, В1 9,5…47
    Защита от длительного превышения напряжения питания до 200 В есть
    Потребляемый ток при напряжении 12 В в рабочем режиме в среднем2, мА 80
    Потребляемый ток при напряжении 12 В при выключенных ГЛОНАСС и GSM модулях не более, мА 20
    Максимальный потребляемый ток при напряжении 12 В в рабочем режиме не более, мА 200
    Защита от переполюсовки есть
    Встроенная АКБ3 Li-Po 3,7 V, не менее 110 мА/ч
    Наличие защиты встроенной АКБ от перезаряда, полного разряда, короткого замыкания4 есть
    Наличие программируемого режима энергосбережения с возможностью отключения ГЛОНАСС/GPS- и GSM-модулей есть
    Возможность работы устройства по таймеру и календарю есть
    Зарядка встроенного аккумулятора по USB есть
    Наличие батареи резервного питания навигационного модуля есть
    Время сохранения хода часов RTC и эфемерид в навигационном модуле, (при отключенном питании и разряде встроенной АКБ) не менее, суток 5

    Входные линии
    Защита входных линий от скачков напряжения, В  до 200
    Общее количество универсальных (аналоговых, дискретных, частотно-импульсных) входных линий  3
    Диапазон работы с частотными ДУТ, Гц 1 - 3000
    Диапазон измерения входными линиями, настроенными как аналоговые, В 0…31
    Наличие встроенной подтяжки (PULL UP) для линий, настроенных как дискретные или частотно-импульсные входы есть

    Выходные линии
    Количество управляющих выходных линий 2
    Максимальный ток коммутации выходными линиями управления, мА 500
    Максимальное напряжение коммутации выходными линиями управления, В 48
    Настраиваемый характер работы выходных линий (постоянный, однократный, периодический) есть

    Интерфейсы
    USB-интерфейс есть
    Цифровой интерфейс RS-485 есть
    Цифровой интерфейс RS-232 нет
    Интерфейс 1-Wire есть

    Системные модули
    Количество записей в энергонезависимой памяти (по типу кольцевого буфера) до 13500
    Период записи данных во внутреннем запоминающем устройстве, с 1 — 3600и/или по факту события
    Акселерометр со встроенными настраиваемыми датчиками слабого и сильного ударов, перемещения и наклона есть
    Максимальная перегрузка при ударе, измеряемая прибором, g  8
    Калибровка акселерометра с использованием информации от ГЛОНАСС/GPS-модуля во время обычного движения автомобиля  есть

    Настройка и управление
    Наличие USB-интерфейса для выполнения настроек, управления и передачи данных есть
    Настройка устройства при помощи конфигурационной программы NTC Configurator есть
    Возможность обновления прошивки и смены настроек по каналу GPRS есть
    Наличие функции автоматического обновления прошивки есть
    Возможность смены настроек по SMS есть
    Наличие тонового управления и возможность управления по GPRS, SMS и DTMF есть

    Передача данных
    Возможность передачи данных по GSM по каналам SMS, GPRS есть
    Возможность опционального выбора передаваемых параметров для экономии трафика есть
    Возможность отправлять в роуминге информацию только о текущем состоянии по установленным таймерам в движении и на стоянке, с последующей выгрузкой всех накопленных данных в домашней сети есть
    Возможность настройки списка приоритетных операторов в роуминге есть
    Автоматическое определение настроек оператора по данным регистрации SIM-карты в GSM-сети есть
    Поддержка протокола EGTS есть
    Поддержка настраиваемых протоколов FLEX, FLEX 2.0 и FLEX 3.0 есть
    Количество серверов (IP-адресов), на которые может одновременно передаваться телеметрическая информация 3
    Возможность отправлять данные телеметрии на сервер повторно по SMS- или GPRS-запросу за период есть
    Вывод пользовательских и отладочных логов от GSM-модема, GPS-приемника и интерфейсов) есть
    Возможность передачи данных в TCP и UDP есть
    Количество абонентов для SMS-оповещения 5

    Функции
    Функция EcoDriving есть
    Функция отслеживания эвакуации автомобиля есть
    Функция иммобилайзера с использованием системы идентификации водителей по Proximity-картам и интерфейса 1-Wire есть
    Режим охраны есть
    Детектор глушения GSM-сигнала есть
    Детектор глушения GNNS есть
    Возможность отправки SMS-сообщения по событию превышения скорости есть
    Определение факта работы двигателя и подсчет моточасов по уровню напряжения в бортовой сети автомобиля есть
    Выбор датчиков, по которым производится подсчет моточасов есть
    Датчик вскрытия корпуса нет
    Возможность предоставления информации LBS от трех ближайших вышек операторов сотовой связи есть
    Возможность шифрования данных по стандарту AES128 при их передаче на сервер есть
    Алгоритм измерения реального пробега с учетом рельефа местности есть
    Выбор датчиков, по которым производится усреднение координат есть
    Возможность настраивать степень осреднения данных по всем входам, настроенным для ДУТ есть
    Максимальное количество подключаемых цифровых датчиков уровня топлива LLS по интерфейсу RS-485 6
    Возможность работы со считывателями RFID-меток «Эскорт» («Радиус»), «Миэлта», «ADM20» и LLS-совместимыми есть
    Поддержка CAN-адаптеров CAN-LOG, CANFMS и DTA-CAN есть5
    Возможность подключения беспроводной гарнитуры по Bluetooth для двухсторонней связи с водителем есть
    Возможность подключения по Bluetooth до 4-х беспроводных ДУТ есть
    Возможность подключения по Bluetooth до 4-х беспроводных датчиков температуры есть
    Возможность подключения к выходной линии зуммера для оповещения о входящем вызове есть
    Возможность подключения по 1-Wire до 8-и цифровых датчиков температуры есть
    Возможность формирования событий по снижению/превышению температуры есть
    Считывание кодов ключей TouchMemory по шине 1-Wire и идентификация водителей есть
    Максимально возможное количество кодов ключей TouchMemory, сохраненных в памяти устройства 16

    Эксплуатационные характеристики
    Температура хранения со встроенной АКБ6, оC 0 ... +40
    Температура хранения без встроенной АКБ, оC -40 … +85
    Рабочая температура со встроенной АКБ, оC -20 ... +60
    Рабочая температура без встроенной АКБ, оC -40 … +85
    Температура, при которой возможен заряд встроенной АКБ, оC 0 ... +50
    Максимально допустимая влажность при 35оС, % 95
    Максимально допустимая перегрузка при ударах 24

    Конструктивные особенности устройства
    ГЛОНАСС/GPS- и GSM-антенны встроенные
    Разъем для подключения к компьютеру miniUSB
    Интерфейсные разъемы Microfit-14
    Держатель SIM-карты 1 внешний с выталкивателем (Molex), miniSIM
    Держатель SIM-карты 2 нет
    Материал корпуса черный пластикABS
    Степень защиты корпуса IP54
    Габаритные размеры системного блока с разъёмами, мм 102х57х22
    Масса системного блока, кг 0,086


    Комплектация


    • системный блок изделия СМАРТ S-2423 - 1 шт.;
    • 14-контактный кабель (жгут) типа Microfit-14 - 1 шт.;
    • руководство пользователя - 1 шт.;
    • паспорт изделия - 1 шт.

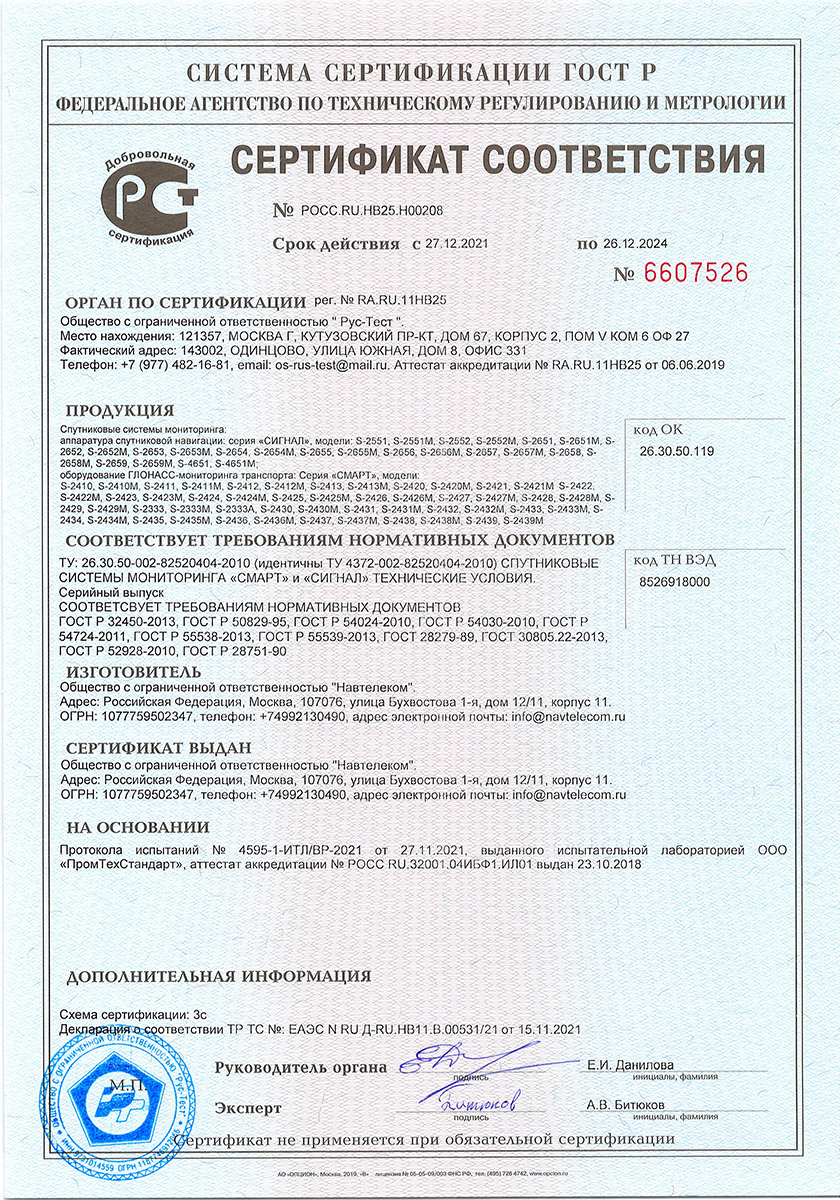

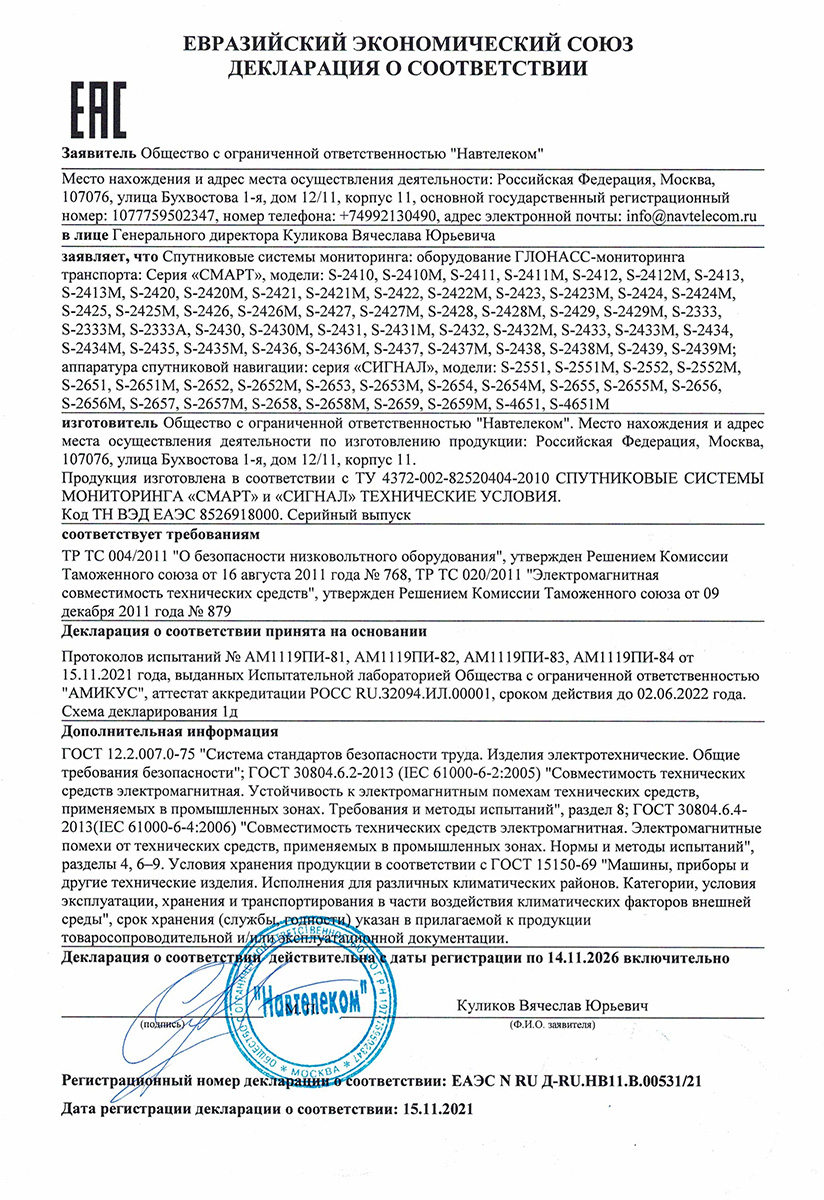

  • Документы
