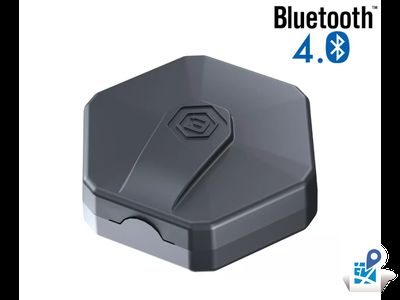

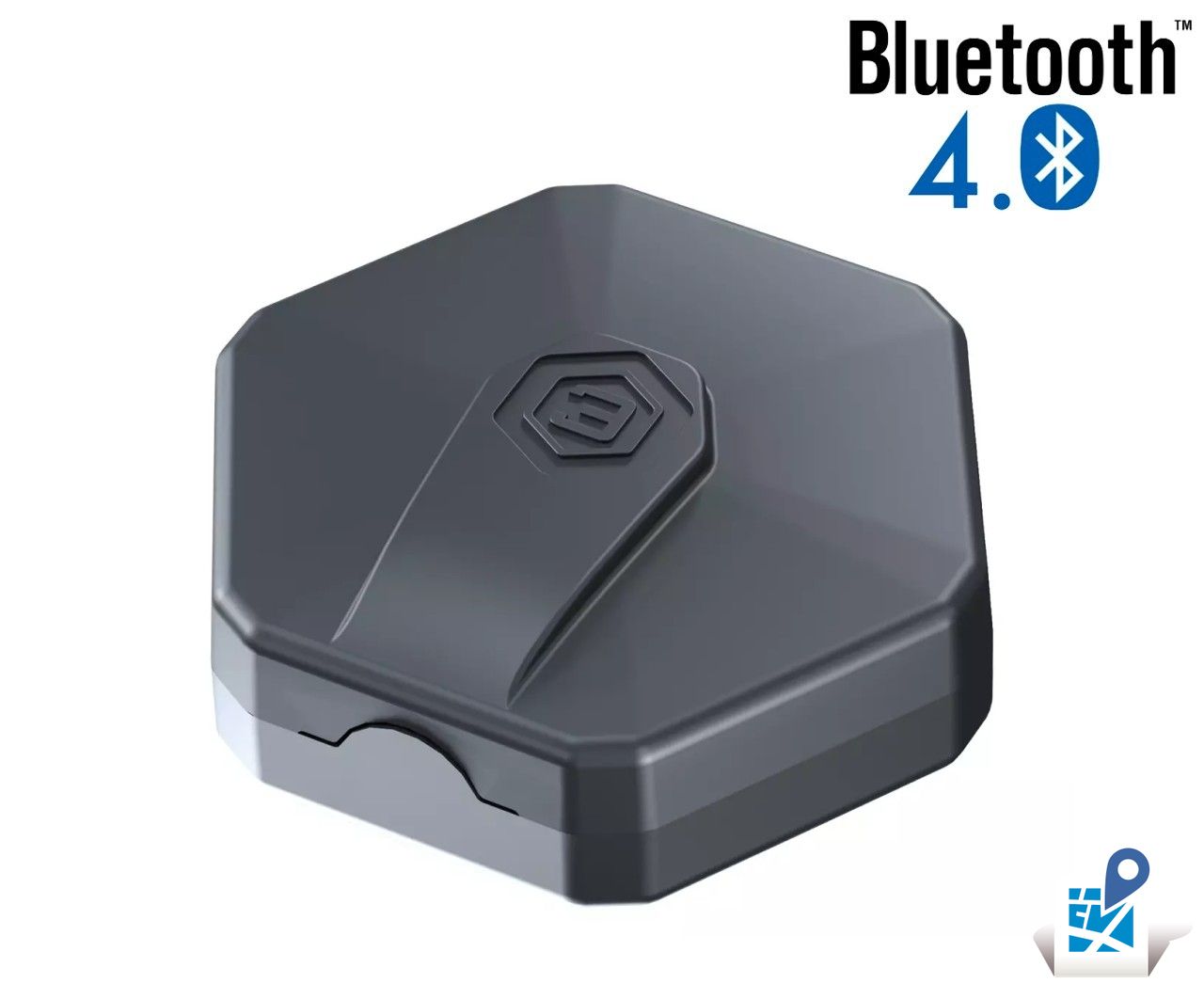

Беспроводной датчик угла наклона «Эскорт DU-BLE» предназначен для измерения угла отклоняемых частей различных механизмов и определения направления вращения.
Преимущества беспроводного датчика угла наклона Эскорт DU-BLE перед проводными решениями:
- беспроводная передача данных (информация передается по протоколу Эскорт BLE по радиоканалу Bluetooth LE);
- быстрая и простая установка, в связи с отсутствием проводов;
- удобная настройка через мобильное приложение;
- добавлен новый режим – "режим Вращения" (горизонтального и вертикального)
Беспроводной датчик угла наклона «Эскорт DU-BLE» предназначен для измерения угла отклоняемых частей различных механизмов и определения направления вращения.
Преимущества беспроводного датчика угла наклона Эскорт DU-BLE перед проводными решениями:
- беспроводная передача данных (информация передается по протоколу Эскорт BLE по радиоканалу Bluetooth LE);
- быстрая и простая установка, в связи с отсутствием проводов;
- удобная настройка через мобильное приложение;
- добавлен новый режим – "режим Вращения" (горизонтального и вертикального)
-
Описание
Технические характеристики
Рабочая частота радиоканала 2,4 ГГц Напряжение питания 3 … 3,7 В Номинальное напряжение от элемента питания, В 3,6 Максимальное выходное напряжение U0 элемента питания, В 3,7 Потребляемый ток, не более 17 мА Среднее потребление тока, мкА, не более 70 Интерфейс обмена данными Bluetooth LE (BLE) Чувствительность приёмника / мощность передатчика -96 дБм / +4 дБм Протокол обмена данными Эскорт BLE Дальность действия (при нормальных условиях эксплуатации в отсутствии помех и препятствий при работе с базой), не менее 10 метров Диапазон счетчика в режиме «Контейнер», шт 0-65535 Погрешность измерения угла ±1° Погрешность измерения скорости вращения, об/мин ±1 Минимально необходимое количество оборотов для обеспечения указанной погрешности измерения скорости вращения (при условии неизменной скорости), об 3 Диапазон измерения скорости вращения, об/мин от 0 до 30 Погрешность измерения количества оборотов, об ±1 Условия эксплуатации:
- температуры окружающей среды
- атмосферное давление
- 45 … + 50 °С
84 … 106,7 кПаСтепень защиты оболочки IP69S Вид взрывозащиты по ГОСТ 31610.11 Искробезопасная электрическая цепь «ia» Маркировка взрывозащиты 0Ex ia IIB T6 Ga X Габаритные размеры, не более мм 100х100х50 Масса, не более кг 0,35 Кейсы применения беспроводного датчика угла наклона «Эскорт DU-BLE»
Контроль работы автобетоносмесителя:
С помощью беспроводного датчика угла наклона Эскорт DU-BLE можно контролировать направление вращения механизма бетоносмесителя.
За счёт отслеживания работы бетоносмесителя предоставляется возможность проконтролировать как сам факт перемешивания, так и место выгрузки перевозимой смеси.
Контроль работы экскаватора:
Беспроводной датчик угла наклона «Эскорт DU-BLE» устанавливается на стрелу экскаватора и передает информацию на блок мониторинга о своем состоянии только тогда, когда непосредственно происходят манипуляции с ковшом, определяя общее количество произведенных манипуляций, продолжительность работ, время стоянок, а также сведения о первом и последнем включении ковша.
Таким образом, вы всегда будете знать точный объем выполненных работ.
Контроль работы автокрана:
Беспроводной датчик угла наклона «Эскорт DU-BLE» устанавливается на подъемную стрелу крана, передавая на блок мониторинга информацию о начале и окончании подъема стрелы, количестве подъемов, продолжительности выполняемых работ.
Контроль работы самосвала:
Беспроводной датчик угла наклона «Эскорт DU-BLE» устанавливается на подъемную платформу, передавая на блок мониторинга информацию о каждом опрокидывании кузова, а именно: время начала и окончания подъема, количество и продолжительность выгрузок.
Контроль работы мусоровоза:
Беспроводной датчик угла наклона «Эскорт DU-BLE» устанавливается на подъемный механизм техники и при каждом захвате и опрокидывании бака передает информацию о количестве собранных контейнеров и затраченном времени на работу, благодаря чему вы сможете оценить качество выполняемых работ и предотвратить выход машины за пределы заданной рабочей зоны.
Контроль работы снегоуборочной техники / грейдера:
Беспроводной датчик угла наклона «Эскорт DU-BLE» устанавливается на раму переднего отвала снегоуборочной машины и с помощью специально разработанного режима «Отвал» определяет с поднятым или опущенным отвалом двигалась техника.
Принцип работы беспроводного датчика угла наклона «Эскорт DU-BLE» на грейдерах точно такой же, как и на снегоуборочных машинах. С помощью установленной системы вы всегда будете знать где, когда и сколько работала техника.
Контроль сбора урожая:
Установленный на жатку уборочного комбайна беспроводной датчик угла наклона «Эскорт DU-BLE» информирует о высоте подъема жатки, благодаря чему вы всегда будете знать точный объем выполненных работ.
Технические характеристики
| Рабочая частота радиоканала | 2,4 ГГц |
| Напряжение питания | 3 … 3,7 В |
| Номинальное напряжение от элемента питания, В | 3,6 |
| Максимальное выходное напряжение U0 элемента питания, В | 3,7 |
| Потребляемый ток, не более | 17 мА |
| Среднее потребление тока, мкА, не более | 70 |
| Интерфейс обмена данными | Bluetooth LE (BLE) |
| Чувствительность приёмника / мощность передатчика | -96 дБм / +4 дБм |
| Протокол обмена данными | Эскорт BLE |
| Дальность действия (при нормальных условиях эксплуатации в отсутствии помех и препятствий при работе с базой), не менее | 10 метров |
| Диапазон счетчика в режиме «Контейнер», шт | 0-65535 |
| Погрешность измерения угла | ±1° |
| Погрешность измерения скорости вращения, об/мин | ±1 |
| Минимально необходимое количество оборотов для обеспечения указанной погрешности измерения скорости вращения (при условии неизменной скорости), об | 3 |
| Диапазон измерения скорости вращения, об/мин | от 0 до 30 |
| Погрешность измерения количества оборотов, об | ±1 |
| Условия эксплуатации: - температуры окружающей среды - атмосферное давление |
- 45 … + 50 °С 84 … 106,7 кПа |
| Степень защиты оболочки | IP69S |
| Вид взрывозащиты по ГОСТ 31610.11 | Искробезопасная электрическая цепь «ia» |
| Маркировка взрывозащиты | 0Ex ia IIB T6 Ga X |
| Габаритные размеры, не более мм | 100х100х50 |
| Масса, не более кг | 0,35 |
Кейсы применения беспроводного датчика угла наклона «Эскорт DU-BLE»
Контроль работы автобетоносмесителя:
С помощью беспроводного датчика угла наклона Эскорт DU-BLE можно контролировать направление вращения механизма бетоносмесителя.
За счёт отслеживания работы бетоносмесителя предоставляется возможность проконтролировать как сам факт перемешивания, так и место выгрузки перевозимой смеси.
Контроль работы экскаватора:
Беспроводной датчик угла наклона «Эскорт DU-BLE» устанавливается на стрелу экскаватора и передает информацию на блок мониторинга о своем состоянии только тогда, когда непосредственно происходят манипуляции с ковшом, определяя общее количество произведенных манипуляций, продолжительность работ, время стоянок, а также сведения о первом и последнем включении ковша.
Таким образом, вы всегда будете знать точный объем выполненных работ.
Контроль работы автокрана:
Беспроводной датчик угла наклона «Эскорт DU-BLE» устанавливается на подъемную стрелу крана, передавая на блок мониторинга информацию о начале и окончании подъема стрелы, количестве подъемов, продолжительности выполняемых работ.
Контроль работы самосвала:
Беспроводной датчик угла наклона «Эскорт DU-BLE» устанавливается на подъемную платформу, передавая на блок мониторинга информацию о каждом опрокидывании кузова, а именно: время начала и окончания подъема, количество и продолжительность выгрузок.
Контроль работы мусоровоза:
Беспроводной датчик угла наклона «Эскорт DU-BLE» устанавливается на подъемный механизм техники и при каждом захвате и опрокидывании бака передает информацию о количестве собранных контейнеров и затраченном времени на работу, благодаря чему вы сможете оценить качество выполняемых работ и предотвратить выход машины за пределы заданной рабочей зоны.
Контроль работы снегоуборочной техники / грейдера:
Беспроводной датчик угла наклона «Эскорт DU-BLE» устанавливается на раму переднего отвала снегоуборочной машины и с помощью специально разработанного режима «Отвал» определяет с поднятым или опущенным отвалом двигалась техника.
Принцип работы беспроводного датчика угла наклона «Эскорт DU-BLE» на грейдерах точно такой же, как и на снегоуборочных машинах. С помощью установленной системы вы всегда будете знать где, когда и сколько работала техника.
Контроль сбора урожая:
Установленный на жатку уборочного комбайна беспроводной датчик угла наклона «Эскорт DU-BLE» информирует о высоте подъема жатки, благодаря чему вы всегда будете знать точный объем выполненных работ.
