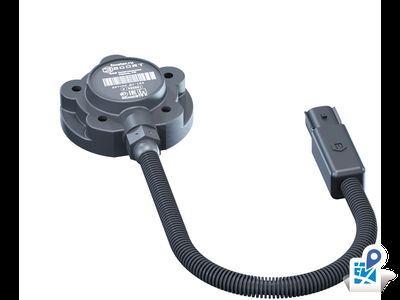

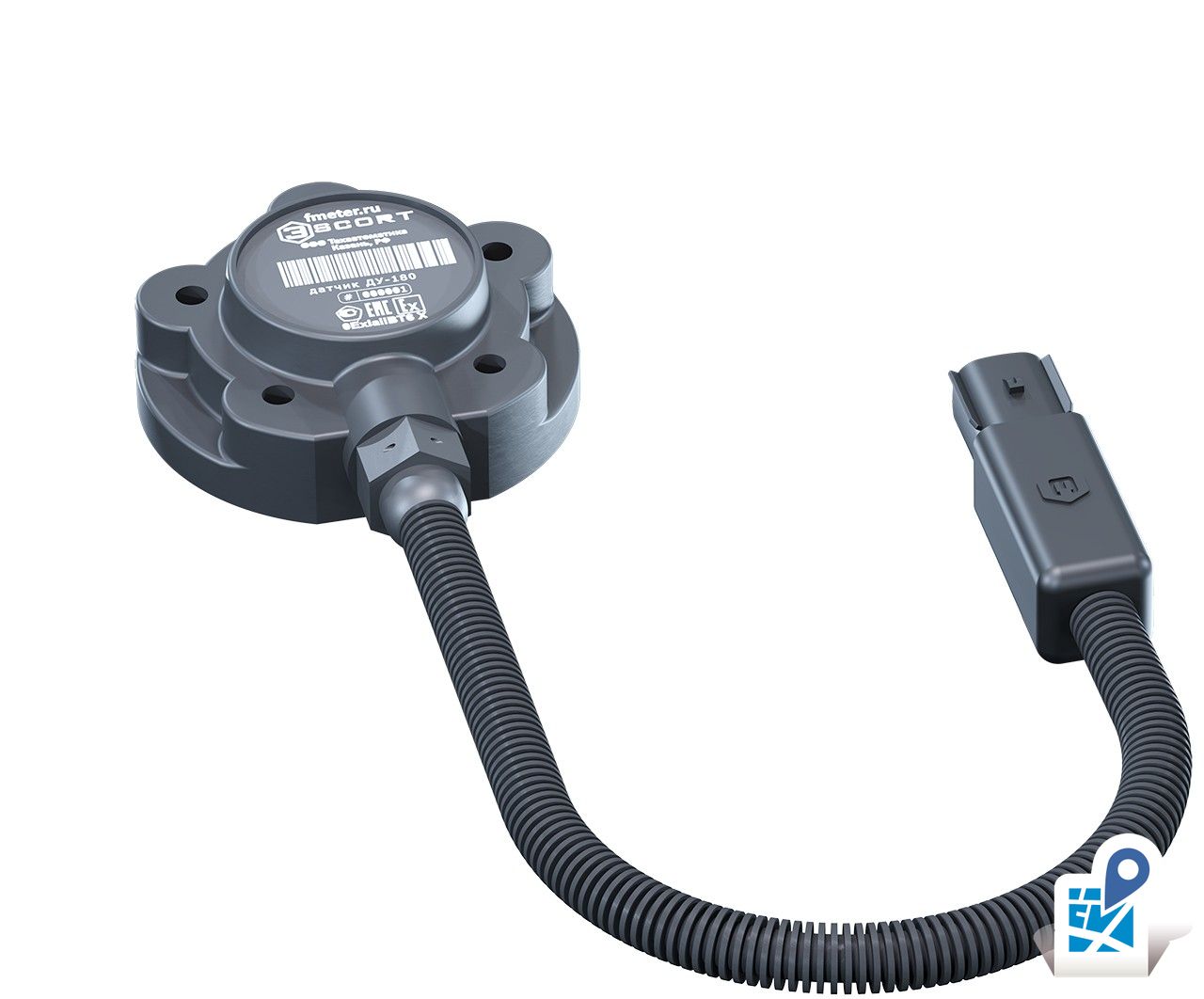

Датчик угла наклона ДУ-180 - это измерительное устройство, обеспечивающее непрерывный контроль за состоянием изменения угла наклона относительно горизонтальной оси.
Датчик угла наклона ДУ-180 позволяет передавать информацию в виде цифрового и аналогового сигнала. В зависимости от выбранного режима данные об изменении угла отклонения контролируемого механизма формируются по интерфейсу RS-485, в виде частотного сигнала или переключения дискретных выходов.
Датчик угла наклона ДУ-180 - это измерительное устройство, обеспечивающее непрерывный контроль за состоянием изменения угла наклона относительно горизонтальной оси.
Датчик угла наклона ДУ-180 позволяет передавать информацию в виде цифрового и аналогового сигнала. В зависимости от выбранного режима данные об изменении угла отклонения контролируемого механизма формируются по интерфейсу RS-485, в виде частотного сигнала или переключения дискретных выходов.
-
Описание
Примеры использования:

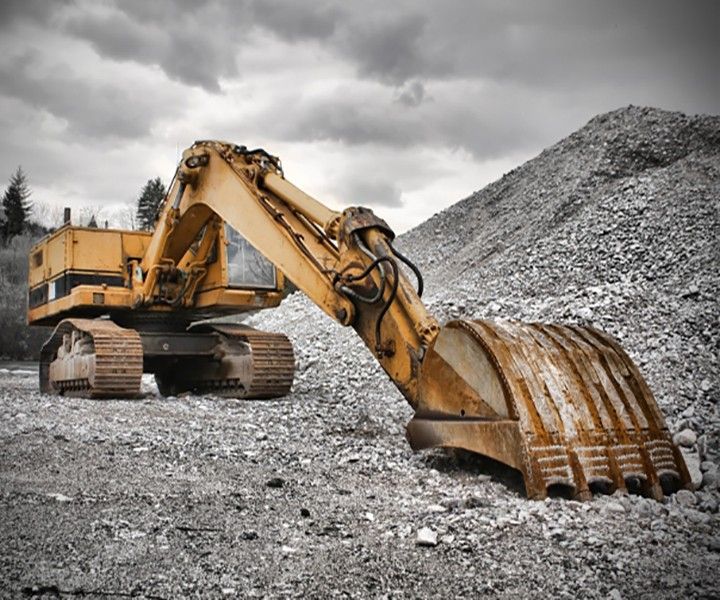

Контроль работы экскаватора
Датчик угла наклона Эскорт ДУ-180 устанавливается на стрелу экскаватора и передает информацию на блок мониторинга о своем состоянии только тогда, когда непосредственно происходят манипуляции с ковшом, определяя общее количество произведенных манипуляций, продолжительность работ, время стоянок, а также сведения о первом и последнем включении ковша.
Таким образом, вы всегда будете знать точный объем выполненных работ.

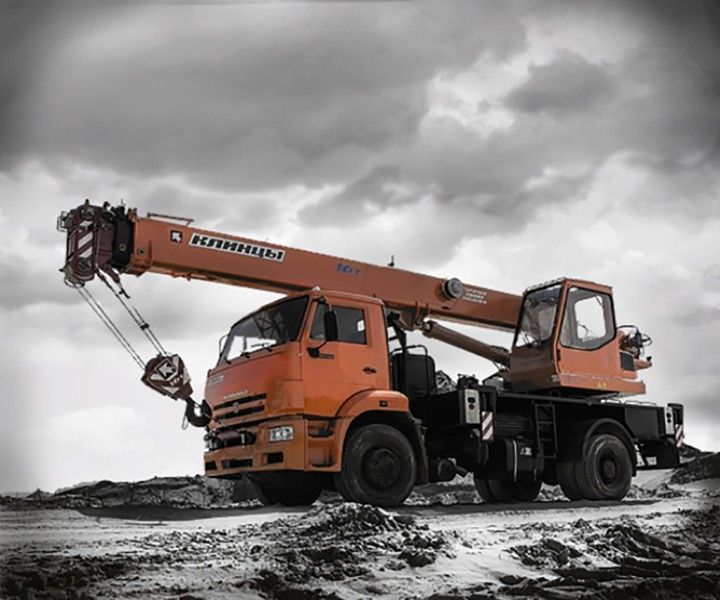

Контроль работы автокрана
Датчик угла наклона Эскорт ДУ-180 устанавливается на подъемную стрелу крана, передавая на блок мониторинга информацию о начале и окончании подъема стрелы, количестве подъемов, продолжительности выполняемых работ.

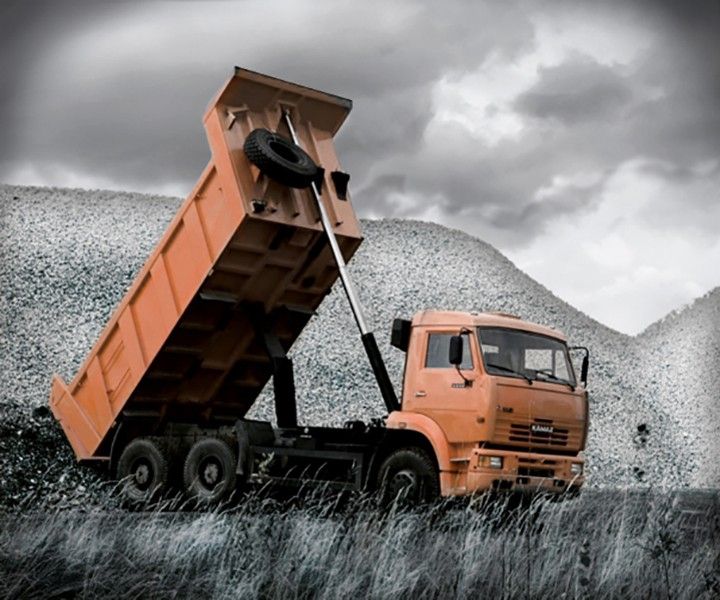

Контроль работы самосвала
Датчик угла наклона Эскорт ДУ-180 устанавливается на подъемную платформу, передавая на блок мониторинга информацию о каждом опрокидывании кузова, а именно: время начала и окончания подъема, количество и продолжительность загрузок / выгрузок.

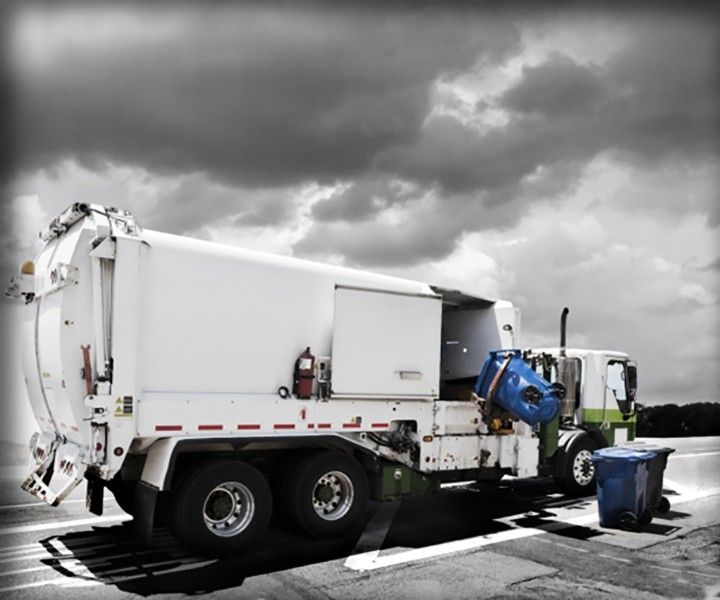

Контроль работы мусоровоза
Датчик угла наклона Эскорт ДУ-180 устанавливается на подъемный механизм техники и при каждом захвате и опрокидывании бака передает информацию о количестве собранных контейнеров и затраченном времени на работу, благодаря чему вы сможете оценить качество выполняемых работ и предотвратить выход машины за пределы заданной рабочей зоны.

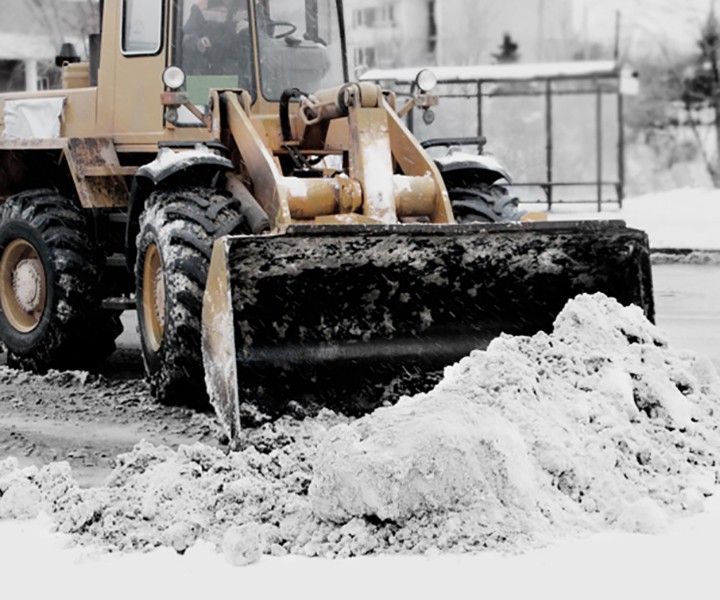

Контроль работы снегоуборочной техники / грейдера
Датчик угла наклона Эскорт ДУ-180 устанавливается на раму переднего отвала снегоуборочной машины и с помощью специально разработанного режима «Отвал» определяет с поднятым или опущенным отвалом двигалась техника.
Принцип работы датчика угла наклона Эскорт ДУ-180 на грейдерах точно такой же, как и на снегоуборочных машинах. С помощью установленной системы вы всегда будете знать где, когда и сколько работала техника.

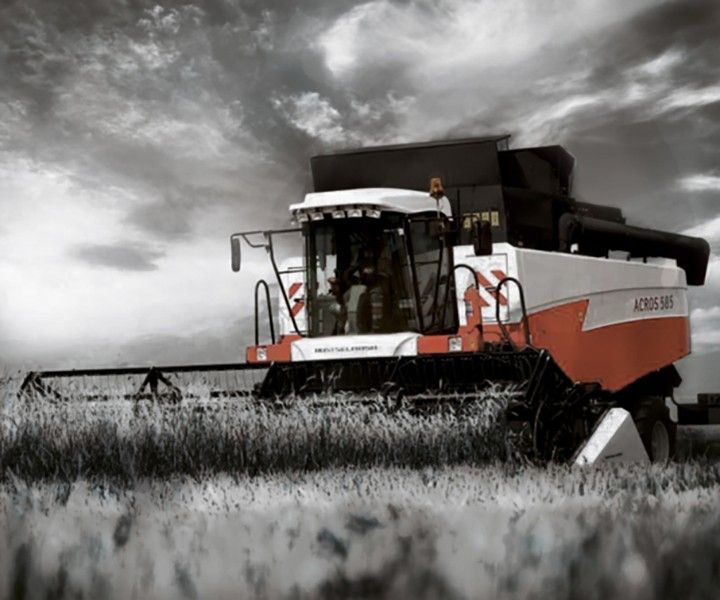

Контроль сбора урожая
Установленный на жатку уборочного комбайна датчик угла наклона Эскорт ДУ-180 информирует о высоте подъема жатки, благодаря чему вы всегда будете знать точный объем выполненных работ.
Технические характеристики
Количество осей измерения 3 Диапазон измерения, ° 0…180 Погрешность измерения, ° ±1 Диапазон напряжения питания, В 9…36 Потребляемый ток, не более, mA 8 Степень защиты IP67 Рабочая температура, °С -60…+85 Температурная нелинейность, %/°C ±0.1 Тип выходного сигнала, аналоговый дискретный (замыкание на массу) Тип выходного сигнала, цифровой RS-485 Тип выходного сигнала, частотный 300…480 Гц Возможность работы в режиме «master – slave» имеется -
Документы

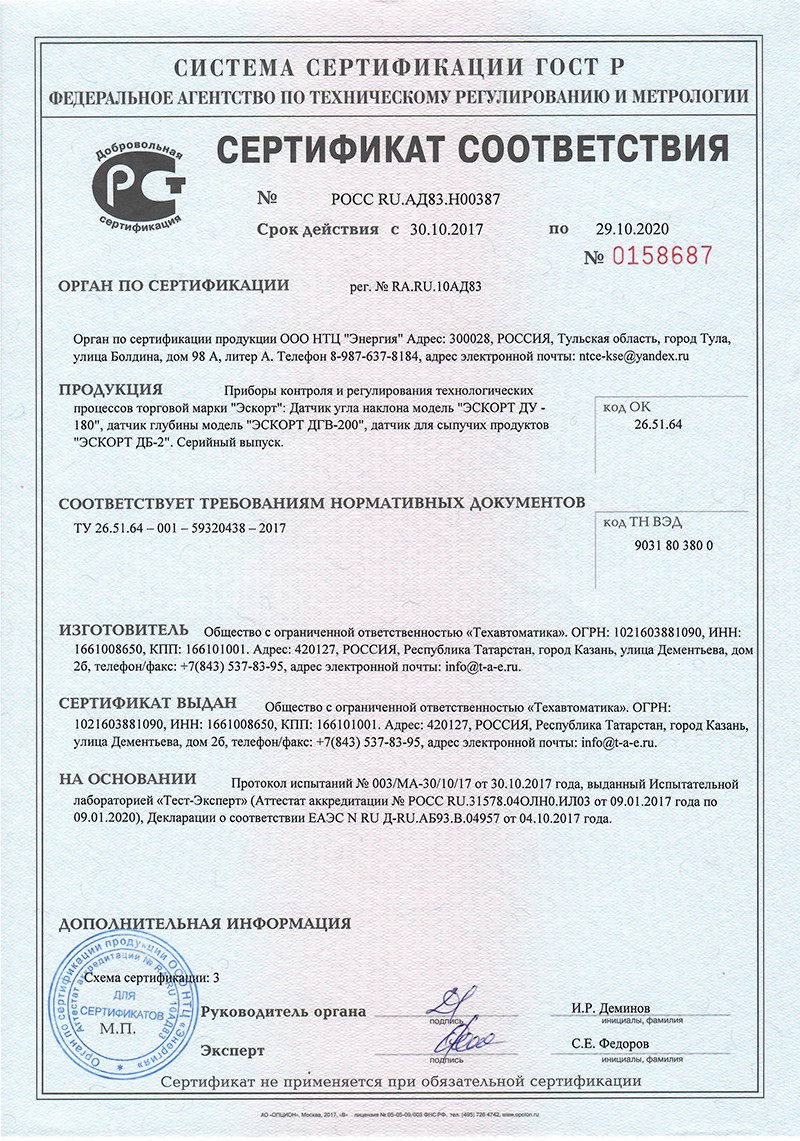

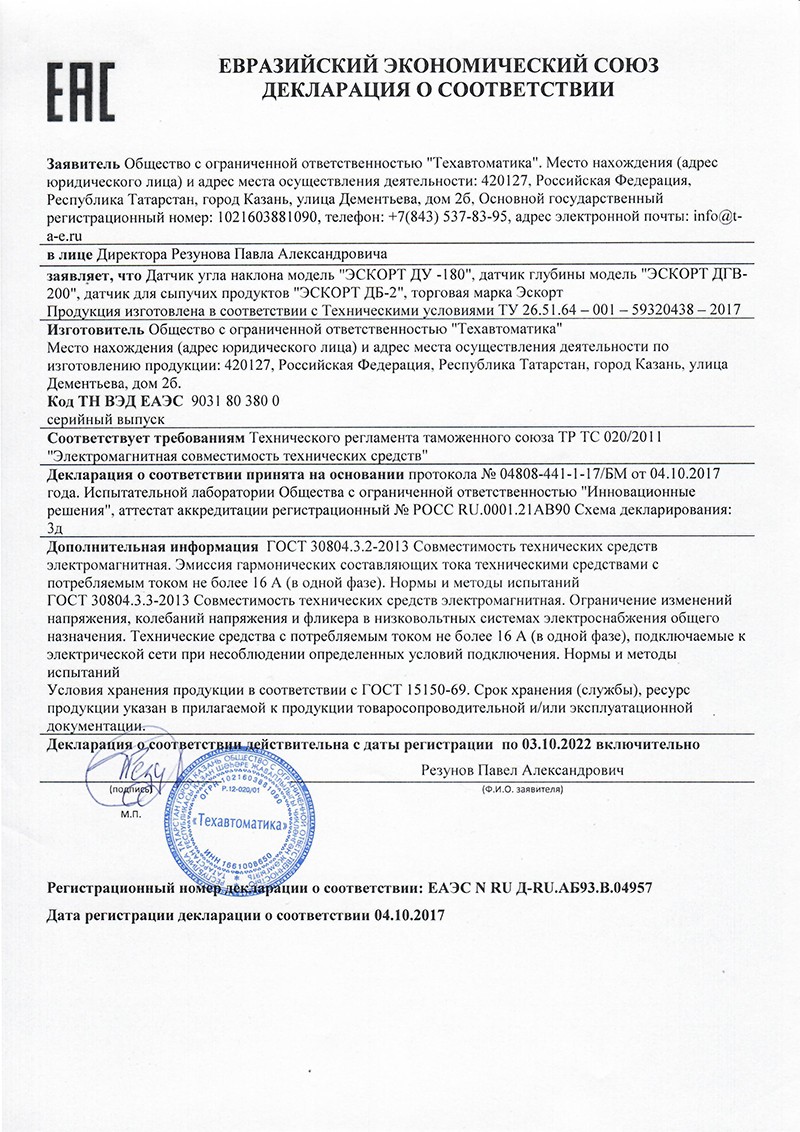

Сертификат EAC.jpg330.6 кб, 23 апреля в 17:43Декларация EAC.jpg256.6 кб, 23 апреля в 17:42Универсальные датчики уровня и расхода топлива Эскорт.pdf9.9 Мб, 23 апреля в 17:42Мониторинг перевозки топлива в цистернах, Эскорт ТД-500 и ДУ-180.pdf2 Мб, 23 апреля в 17:42Эскорт ДУ-180 на спецтехнике для лесозаготовительных работ.pdf6.2 Мб, 23 апреля в 17:42Эскорт ДУ-180 на комбинированных-дорожных машинах (КДМ).pdf2.3 Мб, 23 апреля в 17:41Датчик угла наклона Эскорт ДУ-180.pdf3.2 Мб, 23 апреля в 17:41DU180_Конфигуратор.zip29.9 кб, 23 апреля в 17:41Паспорт_ДУ-180.pdf881.4 кб, 23 апреля в 17:41Руководство_пользователя_ДУ-180.pdf3.3 Мб, 23 апреля в 17:40
Примеры использования:
Контроль работы экскаватораДатчик угла наклона Эскорт ДУ-180 устанавливается на стрелу экскаватора и передает информацию на блок мониторинга о своем состоянии только тогда, когда непосредственно происходят манипуляции с ковшом, определяя общее количество произведенных манипуляций, продолжительность работ, время стоянок, а также сведения о первом и последнем включении ковша. Таким образом, вы всегда будете знать точный объем выполненных работ. |
Контроль работы автокранаДатчик угла наклона Эскорт ДУ-180 устанавливается на подъемную стрелу крана, передавая на блок мониторинга информацию о начале и окончании подъема стрелы, количестве подъемов, продолжительности выполняемых работ. |
Контроль работы самосвалаДатчик угла наклона Эскорт ДУ-180 устанавливается на подъемную платформу, передавая на блок мониторинга информацию о каждом опрокидывании кузова, а именно: время начала и окончания подъема, количество и продолжительность загрузок / выгрузок. |
Контроль работы мусоровозаДатчик угла наклона Эскорт ДУ-180 устанавливается на подъемный механизм техники и при каждом захвате и опрокидывании бака передает информацию о количестве собранных контейнеров и затраченном времени на работу, благодаря чему вы сможете оценить качество выполняемых работ и предотвратить выход машины за пределы заданной рабочей зоны. |
Контроль работы снегоуборочной техники / грейдераДатчик угла наклона Эскорт ДУ-180 устанавливается на раму переднего отвала снегоуборочной машины и с помощью специально разработанного режима «Отвал» определяет с поднятым или опущенным отвалом двигалась техника. Принцип работы датчика угла наклона Эскорт ДУ-180 на грейдерах точно такой же, как и на снегоуборочных машинах. С помощью установленной системы вы всегда будете знать где, когда и сколько работала техника. |
Контроль сбора урожаяУстановленный на жатку уборочного комбайна датчик угла наклона Эскорт ДУ-180 информирует о высоте подъема жатки, благодаря чему вы всегда будете знать точный объем выполненных работ. |
Технические характеристики
Количество осей измерения | 3 |
Диапазон измерения, ° | 0…180 |
Погрешность измерения, ° | ±1 |
Диапазон напряжения питания, В | 9…36 |
Потребляемый ток, не более, mA | 8 |
Степень защиты | IP67 |
Рабочая температура, °С | -60…+85 |
Температурная нелинейность, %/°C | ±0.1 |
Тип выходного сигнала, аналоговый | дискретный (замыкание на массу) |
Тип выходного сигнала, цифровой | RS-485 |
Тип выходного сигнала, частотный | 300…480 Гц |
Возможность работы в режиме «master – slave» | имеется |
