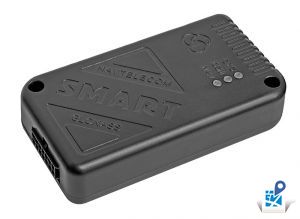

СМАРТ S-2421 - трекер со встроенными ГЛОНАСС/GPS- и GSM-антеннами, а также встроенной АКБ. Для подключения дополнительного оборудования предусмотрены интерфейсы 1-Wire и Bluetooth.
СМАРТ S-2421 собирает данные о местонахождении и работе движущегося объекта и передаёт их по GSM-сети на сервер, например, ПИЛОТ или GDEMOI.KZ
- Встроенная АКБ 110 мА/ч
- Встроенные чувствительные ГЛОНАСС/GPS- и GSM-антенны
- 2G-модем
- 1 SIM-карта
- Защита по питанию и защита входных линий до 200В
- 3 универсальные входные линии
- 2 управляющие выходные линии
- Интерфейс 1-Wire
- Bluetooth 4.0
СМАРТ S-2421 - трекер со встроенными ГЛОНАСС/GPS- и GSM-антеннами, а также встроенной АКБ. Для подключения дополнительного оборудования предусмотрены интерфейсы 1-Wire и Bluetooth.
СМАРТ S-2421 собирает данные о местонахождении и работе движущегося объекта и передаёт их по GSM-сети на сервер, например, ПИЛОТ или GDEMOI.KZ
- Встроенная АКБ 110 мА/ч
- Встроенные чувствительные ГЛОНАСС/GPS- и GSM-антенны
- 2G-модем
- 1 SIM-карта
- Защита по питанию и защита входных линий до 200В
- 3 универсальные входные линии
- 2 управляющие выходные линии
- Интерфейс 1-Wire
- Bluetooth 4.0
-
Описание
Основные технические характеристики устройства СМАРТ S-2421:
GSM/GPRS/Bluetooth Частотные диапазоны GSM GSM 850, EGSM 900, DCS 1800, PCS 1900 GPRS класс B, мультислот класс 12 Мощность передатчика Класс 4 (2W) в GSM 850 и EGSM 900Класс 1 (1W) в DCS 1800 и PCS 1900 Максимальная скорость передачи/приёма данных, кбит/с 85,6 Количество используемых SIM-карт 1 Bluetooth есть, v.4.0 GNSS Поддерживаемые навигационные системы ГЛОНАСС/GPS/Galileo/QZSS Количество каналов: сопровождения: 33, захвата: 99 Чувствительность (в лабораторных условиях) по слежению: -167 дБмхолодный старт: -149 дБм Время первого определения координат (для систем GPS и ГЛОНАСС при сигнале -130 дБм) холодный старт: 29 сектеплый старт: 22 секгорячий старт: <1 сек Погрешность определения координат (50% CEP, 24 часа в статическом режиме, при уровнях сигнала -130 дБм), м 2.5 (в плане), 5 (по высоте) Частота обновления координат, Гц 1 Электропитание Рабочее напряжение питания, В1 9,5…47 Защита от длительного превышения напряжения питания до 200 В есть Потребляемый ток при напряжении 12 В в рабочем режиме в среднем2, мА 80 Потребляемый ток при напряжении 12 В при выключенных ГЛОНАСС и GSM модулях не более, мА 20 Максимальный потребляемый ток при напряжении 12 В в рабочем режиме не более, мА 200 Защита от переполюсовки есть Встроенная АКБ3 Li-Po 3,7 V, не менее 110 мА/ч Наличие защиты встроенной АКБ от перезаряда, полного разряда, короткого замыкания4 есть Наличие программируемого режима энергосбережения с возможностью отключения ГЛОНАСС/GPS- и GSM-модулей есть Возможность работы устройства по таймеру и календарю есть Зарядка встроенного аккумулятора по USB есть Наличие батареи резервного питания навигационного модуля есть Время сохранения хода часов RTC и эфемерид в навигационном модуле, (при отключенном питании и разряде встроенной АКБ) не менее, суток 5 Входные линии Защита входных линий от скачков напряжения, В до 200 Общее количество универсальных (аналоговых, дискретных, частотно-импульсных) входных линий 3 Диапазон работы с частотными ДУТ, Гц 1 - 3000 Диапазон измерения входными линиями, настроенными как аналоговые, В 0…31 Наличие встроенной подтяжки (PULL UP) для линий, настроенных как дискретные или частотно-импульсные входы есть Выходные линии Количество управляющих выходных линий 2 Максимальный ток коммутации выходными линиями управления, мА 500 Максимальное напряжение коммутации выходными линиями управления, В 48 Настраиваемый характер работы выходных линий (постоянный, однократный, периодический) есть Интерфейсы USB-интерфейс есть Цифровой интерфейс RS-485 нет Цифровой интерфейс RS-232 нет Интерфейс 1-Wire есть Системные модули Количество записей в энергонезависимой памяти (по типу кольцевого буфера) до 13500 Период записи данных во внутреннем запоминающем устройстве, с 1 — 3600и/или по факту события Акселерометр со встроенными настраиваемыми датчиками слабого и сильного ударов, перемещения и наклона есть Максимальная перегрузка при ударе, измеряемая прибором, g 8 Калибровка акселерометра с использованием информации от ГЛОНАСС/GPS-модуля во время обычного движения автомобиля есть Настройка и управление Наличие USB-интерфейса для выполнения настроек, управления и передачи данных есть Настройка устройства при помощи конфигурационной программы NTC Configurator есть Возможность обновления прошивки и смены настроек по каналу GPRS есть Наличие функции автоматического обновления прошивки есть Возможность смены настроек по SMS есть Наличие тонового управления и возможность управления по GPRS, SMS и DTMF есть Передача данных Возможность передачи данных по GSM по каналам SMS, GPRS есть Возможность опционального выбора передаваемых параметров для экономии трафика есть Возможность отправлять в роуминге информацию только о текущем состоянии по установленным таймерам в движении и на стоянке, с последующей выгрузкой всех накопленных данных в домашней сети есть Возможность настройки списка приоритетных операторов в роуминге есть Автоматическое определение настроек оператора по данным регистрации SIM-карты в GSM-сети есть Поддержка протокола EGTS есть Поддержка настраиваемых протоколов FLEX, FLEX 2.0 и FLEX 3.0 есть Количество серверов (IP-адресов), на которые может одновременно передаваться телеметрическая информация 3 Возможность отправлять данные телеметрии на сервер повторно по SMS- или GPRS-запросу за период есть Вывод пользовательских и отладочных логов от GSM-модема, GPS-приемника и интерфейсов) есть Возможность передачи данных в TCP и UDP есть Количество абонентов для SMS-оповещения 5 Функции Функция EcoDriving есть Функция отслеживания эвакуации автомобиля есть Функция иммобилайзера с использованием системы идентификации водителей по Proximity-картам и интерфейса 1-Wire есть Режим охраны есть Детектор глушения GSM-сигнала есть Детектор глушения GNNS есть Возможность отправки SMS-сообщения по событию превышения скорости есть Определение факта работы двигателя и подсчет моточасов по уровню напряжения в бортовой сети автомобиля есть Выбор датчиков, по которым производится подсчет моточасов есть Датчик вскрытия корпуса нет Возможность предоставления информации LBS от трех ближайших вышек операторов сотовой связи есть Возможность шифрования данных по стандарту AES128 при их передаче на сервер есть Алгоритм измерения реального пробега с учетом рельефа местности есть Выбор датчиков, по которым производится усреднение координат есть Возможность настраивать степень осреднения данных по всем входам, настроенным для ДУТ есть Возможность подключения беспроводной гарнитуры по Bluetooth для двухсторонней связи с водителем есть Возможность подключения по Bluetooth до 4-х беспроводных ДУТ есть Возможность подключения по Bluetooth до 4-х беспроводных датчиков температуры есть Возможность подключения к выходной линии зуммера для оповещения о входящем вызове есть Возможность подключения по 1-Wire до 8-и цифровых датчиков температуры есть Возможность формирования событий по снижению/превышению температуры есть Считывание кодов ключей TouchMemory по шине 1-Wire и идентификация водителей есть Максимально возможное количество кодов ключей TouchMemory, сохраненных в памяти устройства 16 Эксплуатационные характеристики Температура хранения со встроенной АКБ5, оC 0 ... +40 Температура хранения без встроенной АКБ, оC -40 … +85 Рабочая температура со встроенной АКБ, оC -20 ... +60 Рабочая температура без встроенной АКБ, оC -40 … +85 Температура, при которой возможен заряд встроенной АКБ, оC 0 ... +50 Максимально допустимая влажность при 35оС, % 95 Максимально допустимая перегрузка при ударах 24 Конструктивные особенности устройства ГЛОНАСС/GPS- и GSM-антенны встроенные Разъем для подключения к компьютеру miniUSB Интерфейсные разъемы Microfit-14 Держатель SIM-карты 1 внешний с выталкивателем (Molex), miniSIM Держатель SIM-карты 2 нет Материал корпуса черный пластикABS Степень защиты корпуса IP54 Габаритные размеры системного блока с разъёмами, мм 102х57х22 Масса системного блока, кг 0,083
Комплектация- системный блок изделия СМАРТ S-2421 - 1 шт.;
- 14-контактный кабель (жгут) типа Microfit-14 - 1 шт.;
- руководство пользователя - 1 шт.;
- паспорт изделия - 1 шт.
-
Документы

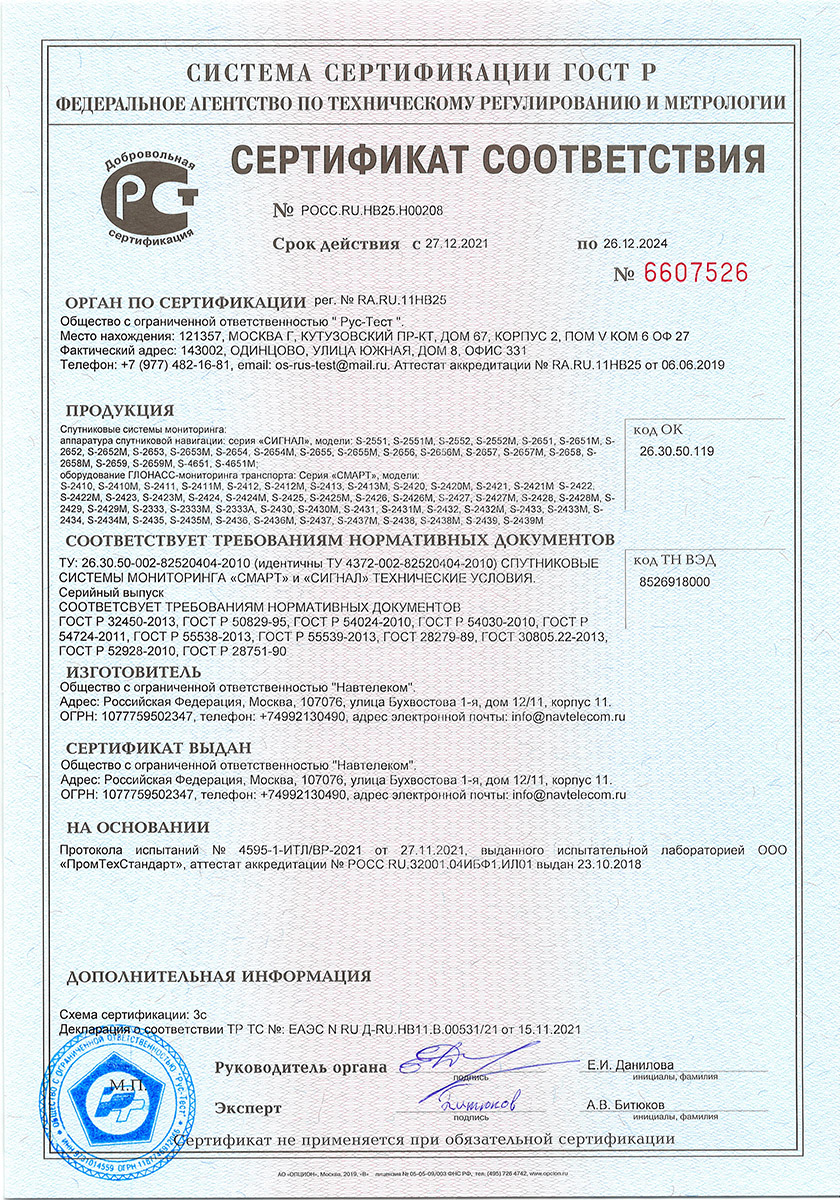

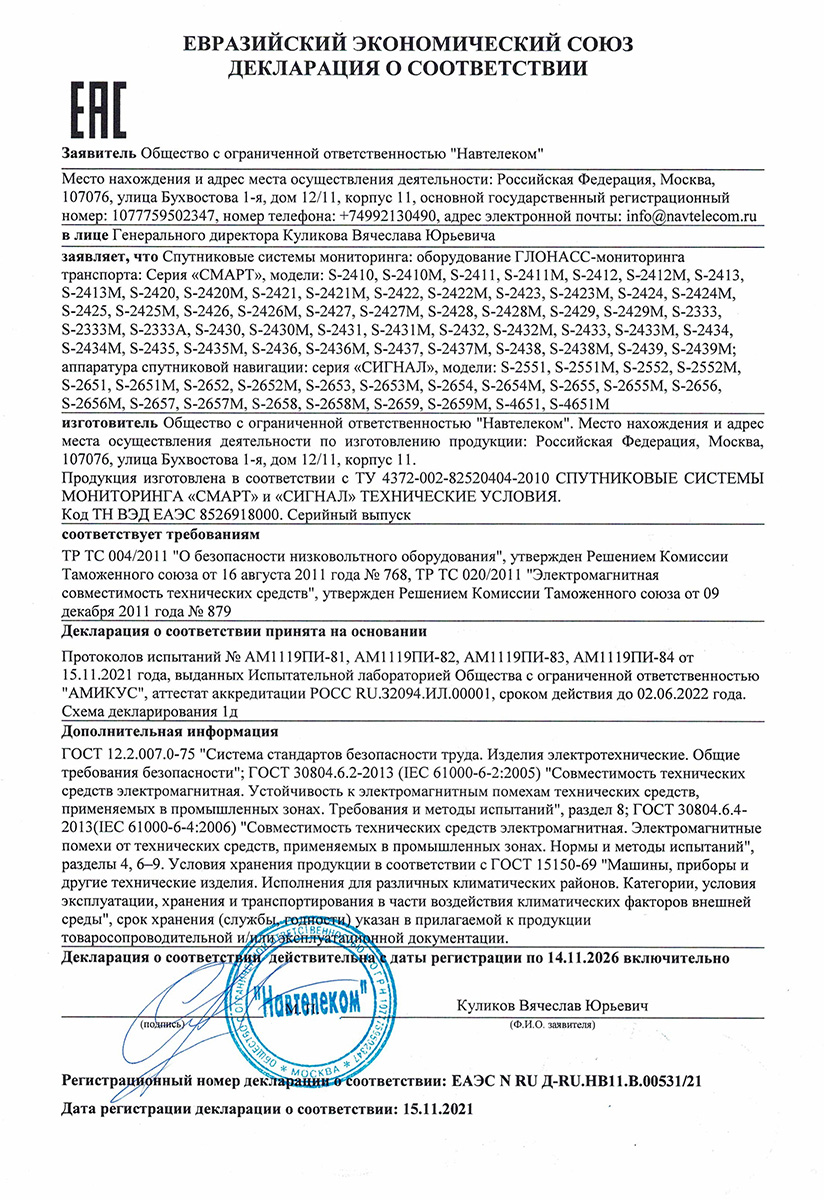

Конфигуратор для СМАРТ S-24хх NTC Configurator v3.3.0.zip90.5 Мб, 20 февраля в 14:35Сетификат соответствия Смарт Сигнал.jpg579.5 кб, 20 февраля в 14:34Декларация ЕЭС Смарт Сигнал.jpg491.8 кб, 20 февраля в 14:33СМАРТ S-242X. Пример подключения (220519).pdf256.1 кб, 20 февраля в 14:33СМАРТ S-242X. Описание подключения (191119).pdf177 кб, 20 февраля в 14:33Паспорт на оборудование серии СМАРТ S-242х.pdf377.4 кб, 20 февраля в 14:33Руководство по эксплуатации терминалов серии СМАРТ S-242х 281220.pdf1.2 Мб, 20 февраля в 14:32Терминалы серии SMART.pdf1.5 Мб, 18 апреля в 18:47
Основные технические характеристики устройства СМАРТ S-2421:
GSM/GPRS/Bluetooth | |
Частотные диапазоны GSM | GSM 850, EGSM 900, DCS 1800, PCS 1900 |
GPRS класс | B, мультислот класс 12 |
Мощность передатчика | Класс 4 (2W) в GSM 850 и EGSM 900Класс 1 (1W) в DCS 1800 и PCS 1900 |
Максимальная скорость передачи/приёма данных, кбит/с | 85,6 |
Количество используемых SIM-карт | 1 |
Bluetooth | есть, v.4.0 |
GNSS | |
Поддерживаемые навигационные системы | ГЛОНАСС/GPS/Galileo/QZSS |
Количество каналов: | сопровождения: 33, захвата: 99 |
Чувствительность (в лабораторных условиях) | по слежению: -167 дБмхолодный старт: -149 дБм |
Время первого определения координат (для систем GPS и ГЛОНАСС при сигнале -130 дБм) | холодный старт: 29 сектеплый старт: 22 секгорячий старт: <1 сек |
Погрешность определения координат (50% CEP, 24 часа в статическом режиме, при уровнях сигнала -130 дБм), м | 2.5 (в плане), 5 (по высоте) |
Частота обновления координат, Гц | 1 |
Электропитание | |
Рабочее напряжение питания, В1 | 9,5…47 |
Защита от длительного превышения напряжения питания до 200 В | есть |
Потребляемый ток при напряжении 12 В в рабочем режиме в среднем2, мА | 80 |
Потребляемый ток при напряжении 12 В при выключенных ГЛОНАСС и GSM модулях не более, мА | 20 |
Максимальный потребляемый ток при напряжении 12 В в рабочем режиме не более, мА | 200 |
Защита от переполюсовки | есть |
Встроенная АКБ3 | Li-Po 3,7 V, не менее 110 мА/ч |
Наличие защиты встроенной АКБ от перезаряда, полного разряда, короткого замыкания4 | есть |
Наличие программируемого режима энергосбережения с возможностью отключения ГЛОНАСС/GPS- и GSM-модулей | есть |
Возможность работы устройства по таймеру и календарю | есть |
Зарядка встроенного аккумулятора по USB | есть |
Наличие батареи резервного питания навигационного модуля | есть |
Время сохранения хода часов RTC и эфемерид в навигационном модуле, (при отключенном питании и разряде встроенной АКБ) не менее, суток | 5 |
Входные линии | |
Защита входных линий от скачков напряжения, В | до 200 |
Общее количество универсальных (аналоговых, дискретных, частотно-импульсных) входных линий | 3 |
Диапазон работы с частотными ДУТ, Гц | 1 - 3000 |
Диапазон измерения входными линиями, настроенными как аналоговые, В | 0…31 |
Наличие встроенной подтяжки (PULL UP) для линий, настроенных как дискретные или частотно-импульсные входы | есть |
Выходные линии | |
Количество управляющих выходных линий | 2 |
Максимальный ток коммутации выходными линиями управления, мА | 500 |
Максимальное напряжение коммутации выходными линиями управления, В | 48 |
Настраиваемый характер работы выходных линий (постоянный, однократный, периодический) | есть |
Интерфейсы | |
USB-интерфейс | есть |
Цифровой интерфейс RS-485 | нет |
Цифровой интерфейс RS-232 | нет |
Интерфейс 1-Wire | есть |
Системные модули | |
Количество записей в энергонезависимой памяти (по типу кольцевого буфера) | до 13500 |
Период записи данных во внутреннем запоминающем устройстве, с | 1 — 3600и/или по факту события |
Акселерометр со встроенными настраиваемыми датчиками слабого и сильного ударов, перемещения и наклона | есть |
Максимальная перегрузка при ударе, измеряемая прибором, g | 8 |
Калибровка акселерометра с использованием информации от ГЛОНАСС/GPS-модуля во время обычного движения автомобиля | есть |
Настройка и управление | |
Наличие USB-интерфейса для выполнения настроек, управления и передачи данных | есть |
Настройка устройства при помощи конфигурационной программы NTC Configurator | есть |
Возможность обновления прошивки и смены настроек по каналу GPRS | есть |
Наличие функции автоматического обновления прошивки | есть |
Возможность смены настроек по SMS | есть |
Наличие тонового управления и возможность управления по GPRS, SMS и DTMF | есть |
Передача данных | |
Возможность передачи данных по GSM по каналам SMS, GPRS | есть |
Возможность опционального выбора передаваемых параметров для экономии трафика | есть |
Возможность отправлять в роуминге информацию только о текущем состоянии по установленным таймерам в движении и на стоянке, с последующей выгрузкой всех накопленных данных в домашней сети | есть |
Возможность настройки списка приоритетных операторов в роуминге | есть |
Автоматическое определение настроек оператора по данным регистрации SIM-карты в GSM-сети | есть |
Поддержка протокола EGTS | есть |
Поддержка настраиваемых протоколов FLEX, FLEX 2.0 и FLEX 3.0 | есть |
Количество серверов (IP-адресов), на которые может одновременно передаваться телеметрическая информация | 3 |
Возможность отправлять данные телеметрии на сервер повторно по SMS- или GPRS-запросу за период | есть |
Вывод пользовательских и отладочных логов от GSM-модема, GPS-приемника и интерфейсов) | есть |
Возможность передачи данных в TCP и UDP | есть |
Количество абонентов для SMS-оповещения | 5 |
Функции | |
Функция EcoDriving | есть |
Функция отслеживания эвакуации автомобиля | есть |
Функция иммобилайзера с использованием системы идентификации водителей по Proximity-картам и интерфейса 1-Wire | есть |
Режим охраны | есть |
Детектор глушения GSM-сигнала | есть |
Детектор глушения GNNS | есть |
Возможность отправки SMS-сообщения по событию превышения скорости | есть |
Определение факта работы двигателя и подсчет моточасов по уровню напряжения в бортовой сети автомобиля | есть |
Выбор датчиков, по которым производится подсчет моточасов | есть |
Датчик вскрытия корпуса | нет |
Возможность предоставления информации LBS от трех ближайших вышек операторов сотовой связи | есть |
Возможность шифрования данных по стандарту AES128 при их передаче на сервер | есть |
Алгоритм измерения реального пробега с учетом рельефа местности | есть |
Выбор датчиков, по которым производится усреднение координат | есть |
Возможность настраивать степень осреднения данных по всем входам, настроенным для ДУТ | есть |
Возможность подключения беспроводной гарнитуры по Bluetooth для двухсторонней связи с водителем | есть |
Возможность подключения по Bluetooth до 4-х беспроводных ДУТ | есть |
Возможность подключения по Bluetooth до 4-х беспроводных датчиков температуры | есть |
Возможность подключения к выходной линии зуммера для оповещения о входящем вызове | есть |
Возможность подключения по 1-Wire до 8-и цифровых датчиков температуры | есть |
Возможность формирования событий по снижению/превышению температуры | есть |
Считывание кодов ключей TouchMemory по шине 1-Wire и идентификация водителей | есть |
Максимально возможное количество кодов ключей TouchMemory, сохраненных в памяти устройства | 16 |
Эксплуатационные характеристики | |
Температура хранения со встроенной АКБ5, оC | 0 ... +40 |
Температура хранения без встроенной АКБ, оC | -40 … +85 |
Рабочая температура со встроенной АКБ, оC | -20 ... +60 |
Рабочая температура без встроенной АКБ, оC | -40 … +85 |
Температура, при которой возможен заряд встроенной АКБ, оC | 0 ... +50 |
Максимально допустимая влажность при 35оС, % | 95 |
Максимально допустимая перегрузка при ударах | 24 |
Конструктивные особенности устройства | |
ГЛОНАСС/GPS- и GSM-антенны | встроенные |
Разъем для подключения к компьютеру | miniUSB |
Интерфейсные разъемы | Microfit-14 |
Держатель SIM-карты 1 | внешний с выталкивателем (Molex), miniSIM |
Держатель SIM-карты 2 | нет |
Материал корпуса | черный пластикABS |
Степень защиты корпуса | IP54 |
Габаритные размеры системного блока с разъёмами, мм | 102х57х22 |
Масса системного блока, кг | 0,083 |
Комплектация
- системный блок изделия СМАРТ S-2421 - 1 шт.;
- 14-контактный кабель (жгут) типа Microfit-14 - 1 шт.;
- руководство пользователя - 1 шт.;
- паспорт изделия - 1 шт.
