Датчик уровня топлива Эскорт ТД-500 - надежная работа в любых условиях.
Главная отличительная особенность Эскорт ТД-500 - его универсальность. Датчик поддерживает 4 режима работы, что позволяет ему взаимодействовать практически с любым навигационным терминалом:
- RS-485 (включая возможность автоматической выдачи данных);
- аналоговый;
- частотный;
- импульсный.
Так же существует отдельная модификация – исполнение CAN (J1939).
Имеет сертификат взрывобезопасности OExiaIIBT6 X, гальваническую развязку по всему корпусу датчика, а также включен в реестр средств измерения.
Область применения датчика уровня топлива — автомобильная, автотракторная техника, используется в качестве измерителя уровня топлива, а также в различных отраслях промышленности для контроля уровня любых светлых нефтепродуктов, в любых ёмкостях и резервуарах хранения.
Датчик уровня топлива Эскорт ТД-500 - надежная работа в любых условиях.
Главная отличительная особенность Эскорт ТД-500 - его универсальность. Датчик поддерживает 4 режима работы, что позволяет ему взаимодействовать практически с любым навигационным терминалом:
- RS-485 (включая возможность автоматической выдачи данных);
- аналоговый;
- частотный;
- импульсный.
Так же существует отдельная модификация – исполнение CAN (J1939).
Имеет сертификат взрывобезопасности OExiaIIBT6 X, гальваническую развязку по всему корпусу датчика, а также включен в реестр средств измерения.
Область применения датчика уровня топлива — автомобильная, автотракторная техника, используется в качестве измерителя уровня топлива, а также в различных отраслях промышленности для контроля уровня любых светлых нефтепродуктов, в любых ёмкостях и резервуарах хранения.
-
Описание
ДУТ Эскорт ТД-500 протестирован в реальных условиях при температурных режимах -60/+80 С и устойчив к любым внешним воздействиям: не боится переполюсовки, скачков напряжения, помех, больших перепадов температур.
В датчике заложен усовершенствованный алгоритм термокомпенсации, который позволяет с максимальной точностью корректировать уровень топлива в зависимости от изменения температуры.
Повышенная степень защиты от пыли и влаги IP67 обеспечивает высокое качество и стабильную работу на протяжении всего срока эксплуатации.
Основные детали датчика защищены ударопрочным корпусом из высококачественного полиамида, обладающего высокой степенью сопротивления к различным внешним механическим воздействиям. Провода для подключения надежно изолированы от внешних воздействий пластиковой гофрой повышенной прочности и пластичности.
По заявлению Производителя, с 2009 года установлено более 150 тысяч датчиков уровня топлива Эскорт.
Технические характеристики:
Измеряемая среда Бензин, дизельное топливо Вид выходного сигнала RS-485, частотный сигнал, аналоговый сигнал, импульсный Тип аналогового сигнала ШИМ Разрешающая способность цифрового выходного сигнала 0,1% Разрешающая способность аналогового выходного сигнала 0,25% Диапазон аналогового сигнала 0,2…5 В Диапазон частотного сигнала 300 ... 4395 Гц Диапазон импульсного сигнала 2…1025 имп. Точность измерения в рабочей области, не хуже 1% Нелинейность характеристики, не хуже 1% Маркировка взрывозащиты OExlallBT6 X Потребляемый ток, не более 30 мА Степень защиты IP67 Диапазон рабочих температур, °С от -60 до +85 Конфигуратор датчиков Эскорт для мобильных устройств Android и iOS:
-
Документы

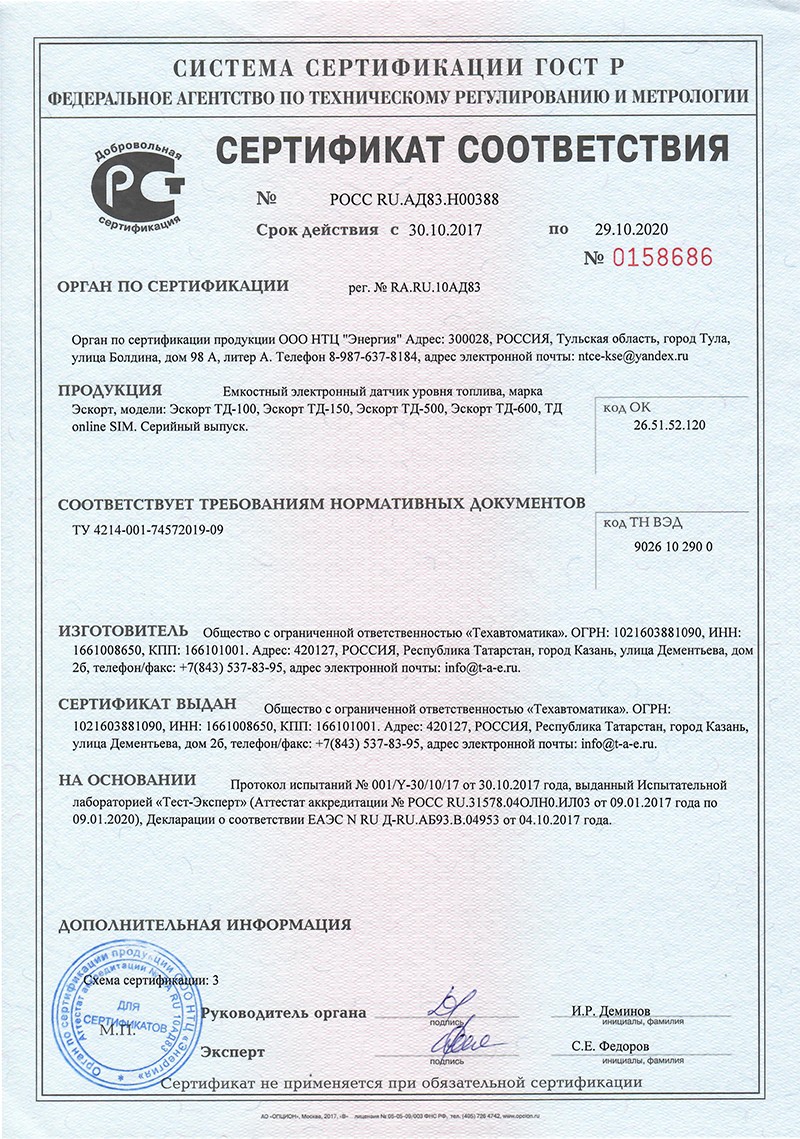

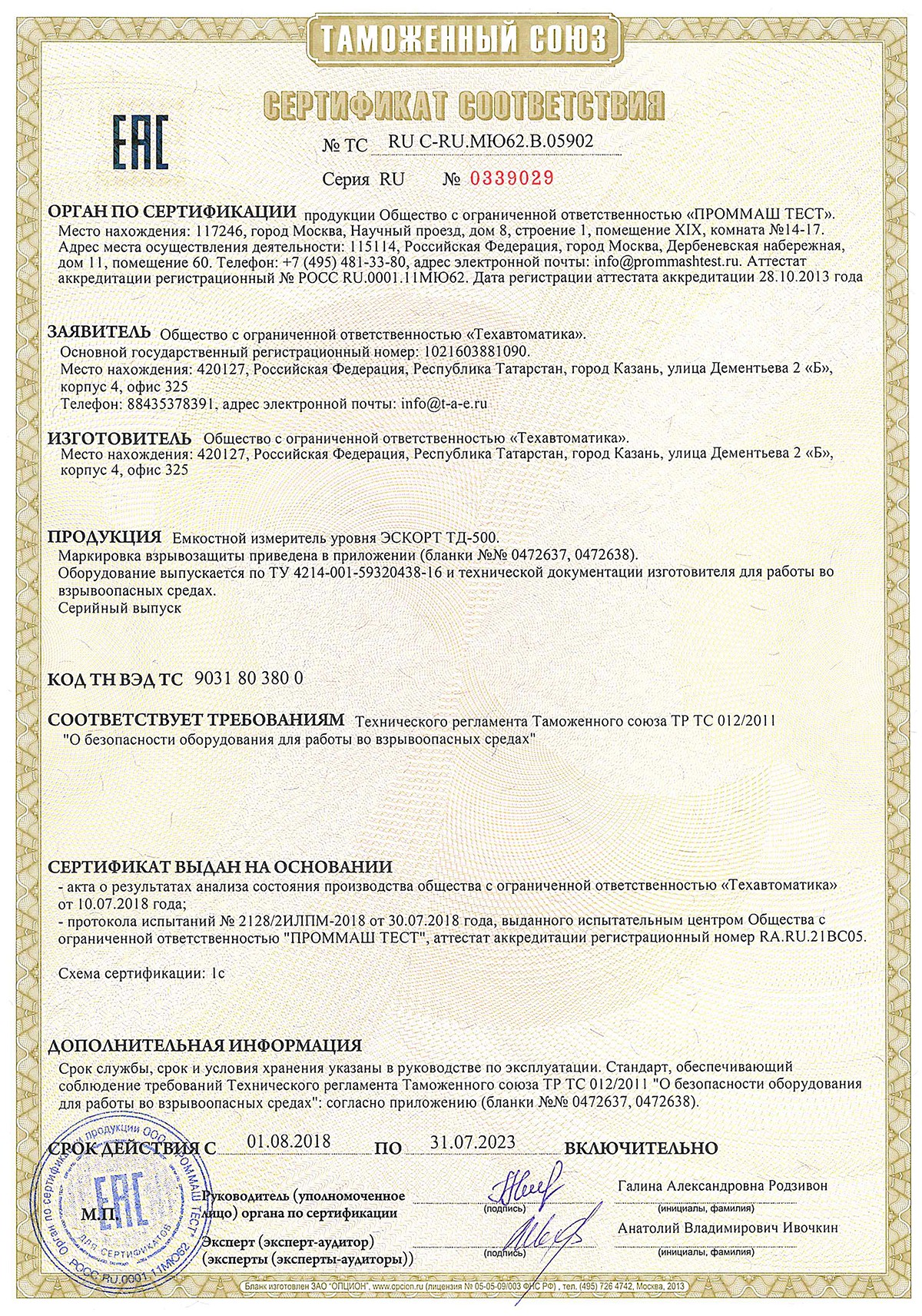

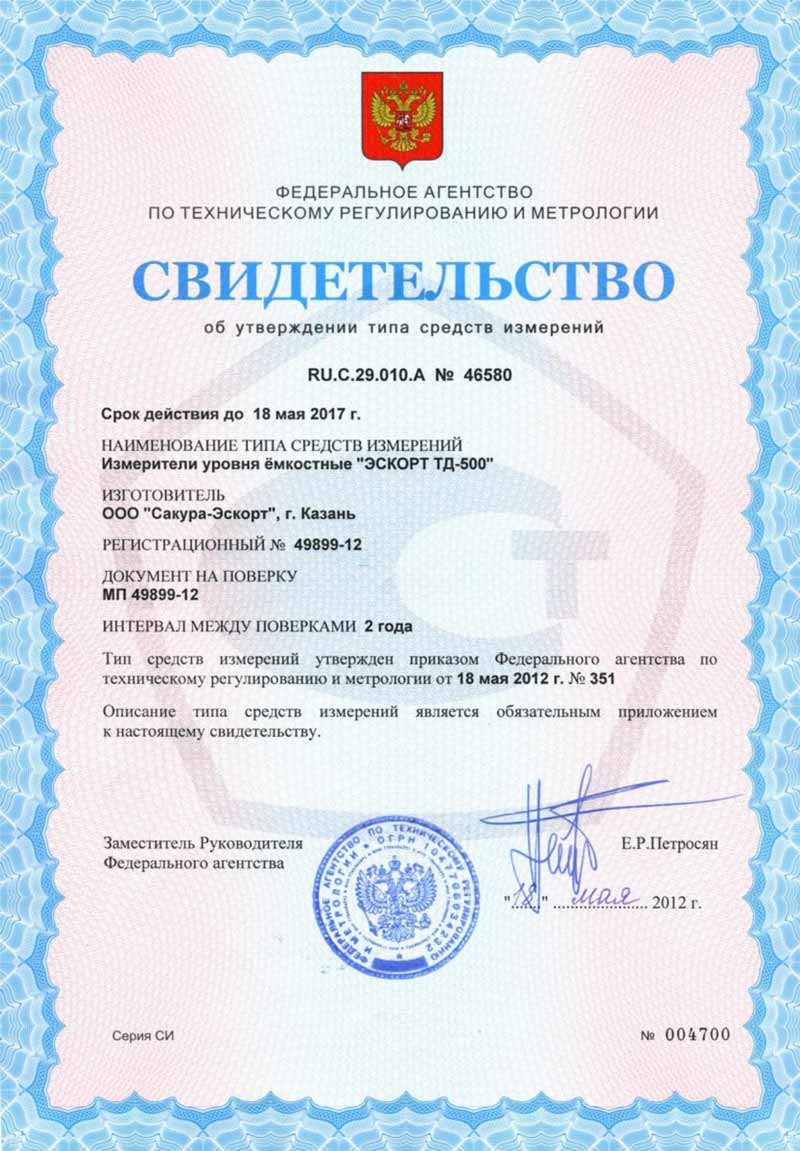

Универсальные датчики уровня и расхода топлива Эскорт.pdf9.9 Мб, 22 апреля в 12:39Свидетельство средств измерения.jpg99 кб, 22 апреля в 12:38Сертификат EAC.jpg874.5 кб, 22 апреля в 12:37Сертификат соответствия.jpg328.3 кб, 22 апреля в 12:37Конфигуратор.zip22.8 Мб, 22 апреля в 12:36Паспорт_ТД-500.pdf1.4 Мб, 22 апреля в 12:35Руководство по эксплуатации ДУТ Эскорт ТД.pdf13 Мб, 22 апреля в 12:35
ДУТ Эскорт ТД-500 протестирован в реальных условиях при температурных режимах -60/+80 С и устойчив к любым внешним воздействиям: не боится переполюсовки, скачков напряжения, помех, больших перепадов температур.
В датчике заложен усовершенствованный алгоритм термокомпенсации, который позволяет с максимальной точностью корректировать уровень топлива в зависимости от изменения температуры.
Повышенная степень защиты от пыли и влаги IP67 обеспечивает высокое качество и стабильную работу на протяжении всего срока эксплуатации.
Основные детали датчика защищены ударопрочным корпусом из высококачественного полиамида, обладающего высокой степенью сопротивления к различным внешним механическим воздействиям. Провода для подключения надежно изолированы от внешних воздействий пластиковой гофрой повышенной прочности и пластичности.
По заявлению Производителя, с 2009 года установлено более 150 тысяч датчиков уровня топлива Эскорт.
Технические характеристики:
Измеряемая среда | Бензин, дизельное топливо |
Вид выходного сигнала | RS-485, частотный сигнал, аналоговый сигнал, импульсный |
Тип аналогового сигнала | ШИМ |
Разрешающая способность цифрового выходного сигнала | 0,1% |
Разрешающая способность аналогового выходного сигнала | 0,25% |
Диапазон аналогового сигнала | 0,2…5 В |
Диапазон частотного сигнала | 300 ... 4395 Гц |
Диапазон импульсного сигнала | 2…1025 имп. |
Точность измерения в рабочей области, не хуже | 1% |
Нелинейность характеристики, не хуже | 1% |
Маркировка взрывозащиты | OExlallBT6 X |
Потребляемый ток, не более | 30 мА |
Степень защиты | IP67 |
Диапазон рабочих температур, °С | от -60 до +85 |
Конфигуратор датчиков Эскорт для мобильных устройств Android и iOS:
