Терминал УВС-М — это сертифицированное и разрешенное к использованию на территории Республики Казахстан Устройство Вызова Экстренных Оперативных Служб (УВЭОС) с кнопкой SOS для ГАИС ЭВАК (государственная информационная система экстренных вызовов при авариях и катастрофах).
В терминале УВС-М реализован весь необходимый функционал для передачи сведений о транспортном средстве при ДТП и организации двусторонней связи с оператором экстренных оперативных служб - то есть полное соответствие требованиям ГАИС ЭВАК и техническому регламенту ТР ТС 018/2011 в части передачи минимального набора данных в режиме ЭРА через in-band модем в голосовом канале.
Терминал УВС-М устанавливается на транспортные средства в качестве дополнительного оборудования в комплектации: терминал УВС-М, блок индикации пользователя (БИП/BIP) с кнопкой SOS, встроенным микрофоном и динамиком. В процессе установки и монтажа будет произведена регистрация УВЭОС в ГАИС ЭВАК и проверка связи с оператором.
Терминал УВС-М — это сертифицированное и разрешенное к использованию на территории Республики Казахстан Устройство Вызова Экстренных Оперативных Служб (УВЭОС) с кнопкой SOS для ГАИС ЭВАК (государственная информационная система экстренных вызовов при авариях и катастрофах).
В терминале УВС-М реализован весь необходимый функционал для передачи сведений о транспортном средстве при ДТП и организации двусторонней связи с оператором экстренных оперативных служб - то есть полное соответствие требованиям ГАИС ЭВАК и техническому регламенту ТР ТС 018/2011 в части передачи минимального набора данных в режиме ЭРА через in-band модем в голосовом канале.
Терминал УВС-М устанавливается на транспортные средства в качестве дополнительного оборудования в комплектации: терминал УВС-М, блок индикации пользователя (БИП/BIP) с кнопкой SOS, встроенным микрофоном и динамиком. В процессе установки и монтажа будет произведена регистрация УВЭОС в ГАИС ЭВАК и проверка связи с оператором.
-
Описание
Устройство вызова экстренных оперативных служб многофункциональное УВС-М (далее – УВС-М) предназначено для реализации функций экстренного реагирования на аварию, спутникового мониторинга, контроля местоположения и основных параметров движения транспортного средства (далее – ТС).
При этом УВС-М выполняет следующие действия:
- прием сигналов со спутников от глобальных орбитальных спутниковых систем ГЛОНАСС/GPS и определение географических координат объекта;
- прием и передачу радиосигналов в GSM/UMTS-сеть;
- определение факта возникновения дорожно-транспортного происшествия (ДТП);
- экстренный вызов в автоматическом и ручном режиме;
- передача минимального набора данных (МНД), содержащего информацию о ТС, оператору центра вызовов системы экстренного реагирования на аварию (ГАИС ЭВАК ДТОО «Институт космической техники и технологий») через базовые станции Казахстанских операторов сотовой связи;
- установление голосового соединения с оператором ГАИС ЭВАК;
- сбор диагностической информации от бортовых датчиков, установленных на ТС, а также с помощью CAN-интерфейса;
- передачу через GSM / UMTS сеть на сервер оператора ГАИС ЭВАК информации о состоянии объекта, его географических координатах, траектории и параметрах движения;
- выполнение функции самодиагностики.
Определение местоположения ТС и другой информации осуществляется по сигналам глобальных орбитальных спутниковых систем ГЛОНАСС и GPS. При совместном использовании навигационных систем ГЛОНАСС и GPS встроенный навигационный приемник УВС-М одновременно обрабатывает до 32 спутниковых каналов передачи корреляционных сигналов.
УВС-М осуществляет информационный обмен и устанавливает голосовую связь с оператором ГАИС ЭВАК по сети сотовой связи стандарта GSM 900/1800МГц и UMTS 900/2100МГц. Голосовая связь устанавливается посредством чип-микрофона, установленного в блоке интерфейса пользователя (далее – БИП), а также штатного громкоговорителя (динамика) ТС.
УВС-М также обеспечивает автоматический прием входящих телефонных вызовов в течение не менее 60 минут после завершения экстренного вызова.
УВС-М выполняет функцию самодиагностики и передает информацию о состоянии УВС-М оператору ГАИС ЭВАК.
Выполнение функции самодиагностики выполняется:
- в автоматическом режиме в момент включения УВС-М;
- в ручном режиме нажатием кнопки «Дополнительные функции» на БИП;
Основные технические характеристики:
Наименование характеристики
Значение
Число каналов слежения
32
Время «холодного» старта, с
45
Время «горячего» старта, с
7
Чувствительность приемника GPS/ГЛОНАСС при захвате, дБ
-145
Чувствительность приемника GPS/ГЛОНАСС при слежении, дБ
-161
Погрешность получения навигационных параметров, м
1,5 в плане,
3 по высоте
Тип антенны GPS/ГЛОНАСС
Внешняя
Поддерживаемые частотные диапазоны GSM, МГц
900/1800
Поддерживаемые частотные диапазоны UMTS, МГц
900/2100
Встроенный SIM-чип (устанавливается при производстве), шт.
1
Держатель для установки SIM карты, шт.
1
Тип антенны GSM/UMTS
Внешняя
Внутренняя энергонезависимая память, МБ
32
Интерфейс связи с компьютером
USB
Цифровые входы, шт.
4
Аналогово-цифровые входы, шт.
3
Цифровые выходы общего назначения, шт.
2
Интерфейс RS-485, шт.
1
Интерфейс RS-232, шт.
1
Интерфейс CAN, шт.
1
Встроенная аккумуляторная батарея (АКБ)
Li-Ion
0,7 А·ч
Выходная мощность аудио усилителя, Вт (Ом)
3(4)
Наименование блока
Масса, кг, не более
УВС-М (комплект)
0,650
БИП-1
0,015
ТНС-М
0,2
Громкоговоритель
0,135
Наименование устройства
Габаритные размеры, мм, не более
длина
ширина
высота
ТНС-М
130
115
30
БИП-1
53
30
24
Громкоговоритель
80
70
45
Электропитание УВС-М осуществляется от бортовой сети ТС с номинальным напряжением 12 или 24 В с колебаниями в диапазоне от 10,8 до 35В.
Потребляемая мощность УВС-М составляет не более 4Вт.
УВС-М предназначено для эксплуатации в условиях воздействия следующих климатических и механических факторов:
- рабочей пониженной температуры - минус 40°С, при работе встроенного аккумулятора - минус 20 ºС;
- рабочей повышенной температуры окружающей среды - плюс 85°С;
- нижнего значения атмосферного давления - 61кПа;
- верхнего значения относительной влажности воздуха - 93% при повышенной температуре плюс 40°С;
- синусоидальной вибрации в диапазоне частот от 10 до 70Гц с амплитудой виброускорения до 39,2м/с2 (4g);
- одиночного механического удара с пиковым ударным ускорением до 735м/с2 (75,0g) и длительностью ударного импульса от 1 до 5мс;
- многократных механических ударов с пиковым ударным ускорением до 98м/с2 (10,0g) и длительностью ударного импульса до 10мс.
УВС-М обеспечивает возможность подключения к персональному компьютеру по интерфейсу USB.
УВС-М обеспечивает непрерывную работу в течение времени не менее 24ч при сохранении своих технических характеристик.
УВС-М сохраняет работоспособность после воздействия номинального напряжения питания обратной полярности в течение 5 мин.
Показатели надежности:
- средняя наработка на отказ – не менее10000ч;
- среднее время восстановления – не более 4ч;
- средний срок службы – не менее 7 лет;
- срок службы АКБ - не менее 3 лет.
В стоимость включено:
- Терминал УВС-М поставляется вместе со шнуром для подключения внешних устройств - питания, зажигания, CAN-шины, Блока Интерфейса Пользователя (БИП/BIP - выносная тревожная кнопка SOS, кнопка вызова оператора и микрофон) и динамика. БИП/BIP и динамик входят в комплект поставки;
- Специальный sim-чип с необходимыми настройками GSM уже встроен в терминал и предназначен только для вызова оператора и передачи данных о ДТП в системах ЭВАК, Эра-Глонасс, Эра-РБ и e-CALL.
- Монтаж, настройка, регистрация и подключение У(С)ВЭОС к системе экстренного вызова оперативных служб при авариях, катастрофах и других происшествиях (ЭВАК) с выдачей всех необходимых документов (паспорт/гарантийный талон устройства, инструкция пользователя, договор/акт выполненных работ, платежные документы).
- Прием любого типа транспортных средств для установки оборудования возможна на всех СТО нашего партнера Группы компаний СВС или выезд нашего специалиста-монтажника к Заказчику возможен во всех областных городах Республики Казахстан.
- Набор контактов и шнуров для подключения дополнительного оборудования (фотокамеры, датчиков контроля расхода топлива и иных цифровых и аналоговых датчиков и оборудования) поставляется отдельно.

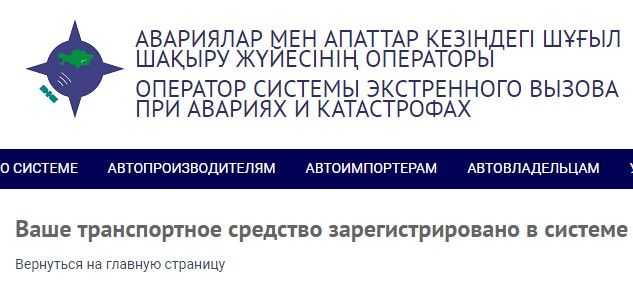

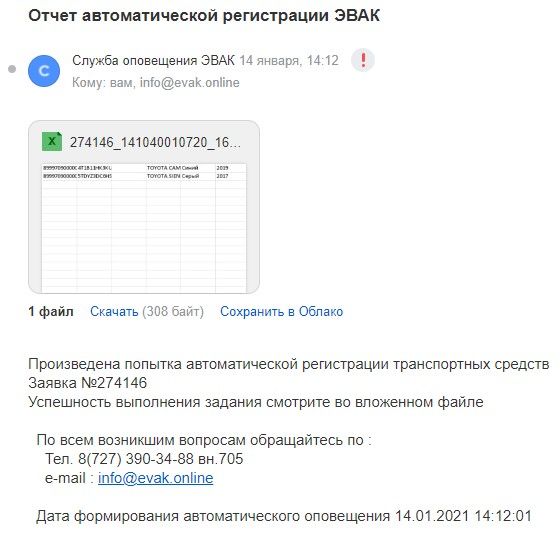

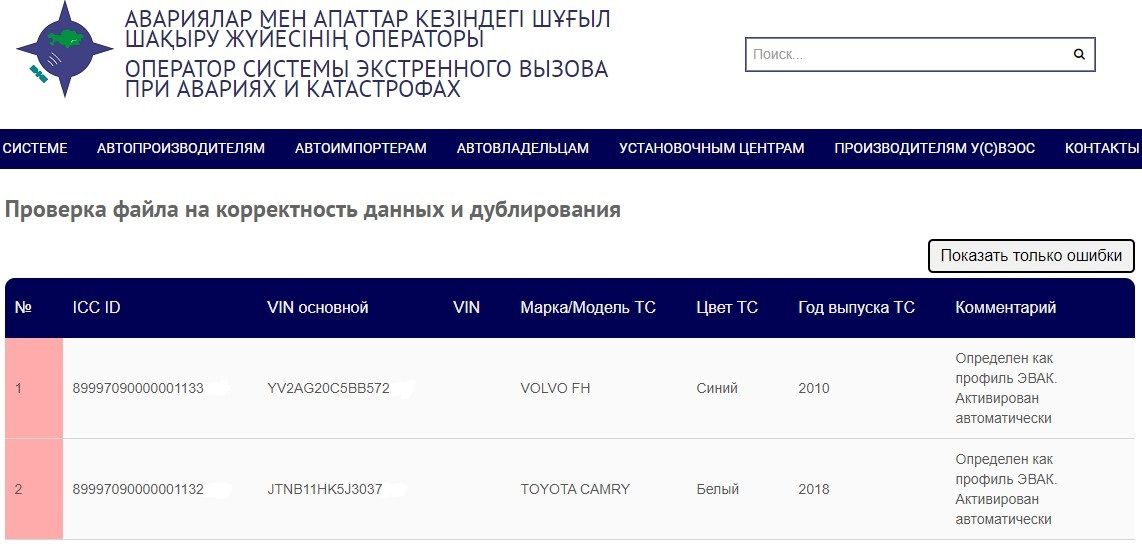

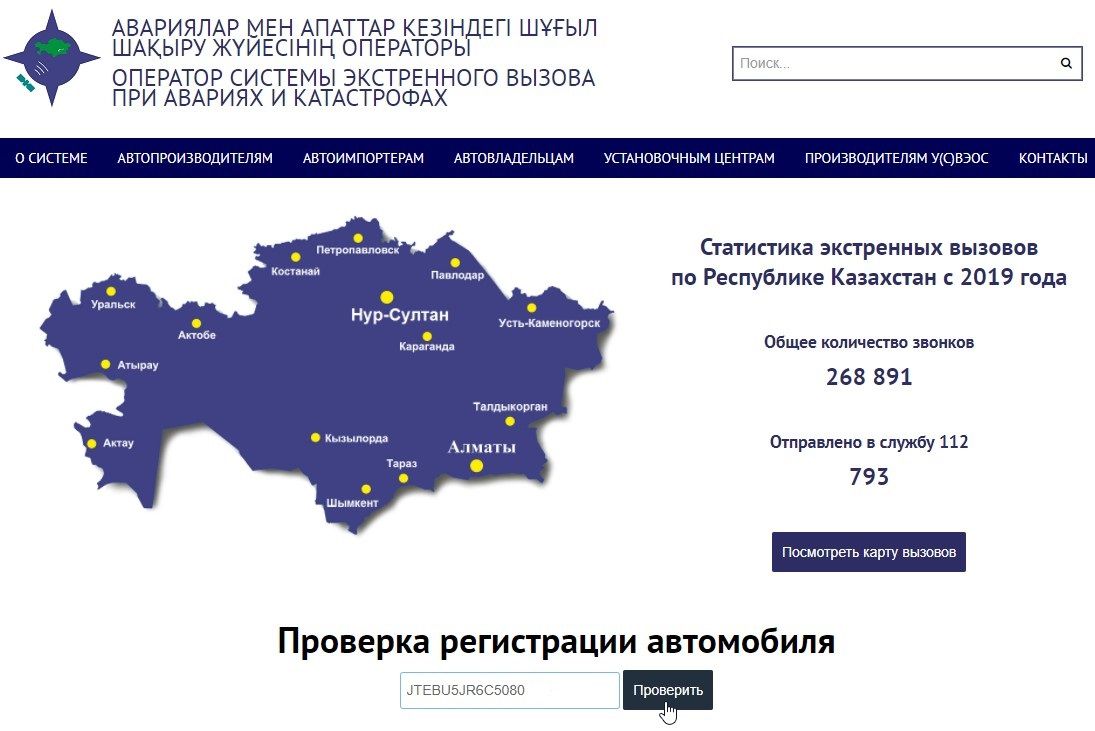

Пример, как проходит регистрация в ГАИС ЭВАК установленного устройства вызова экстренных оперативных служб:
-
