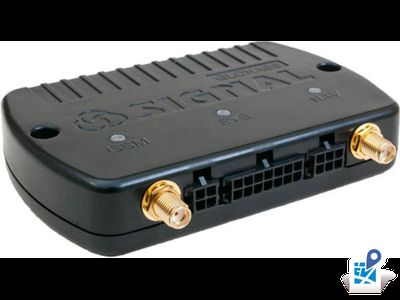

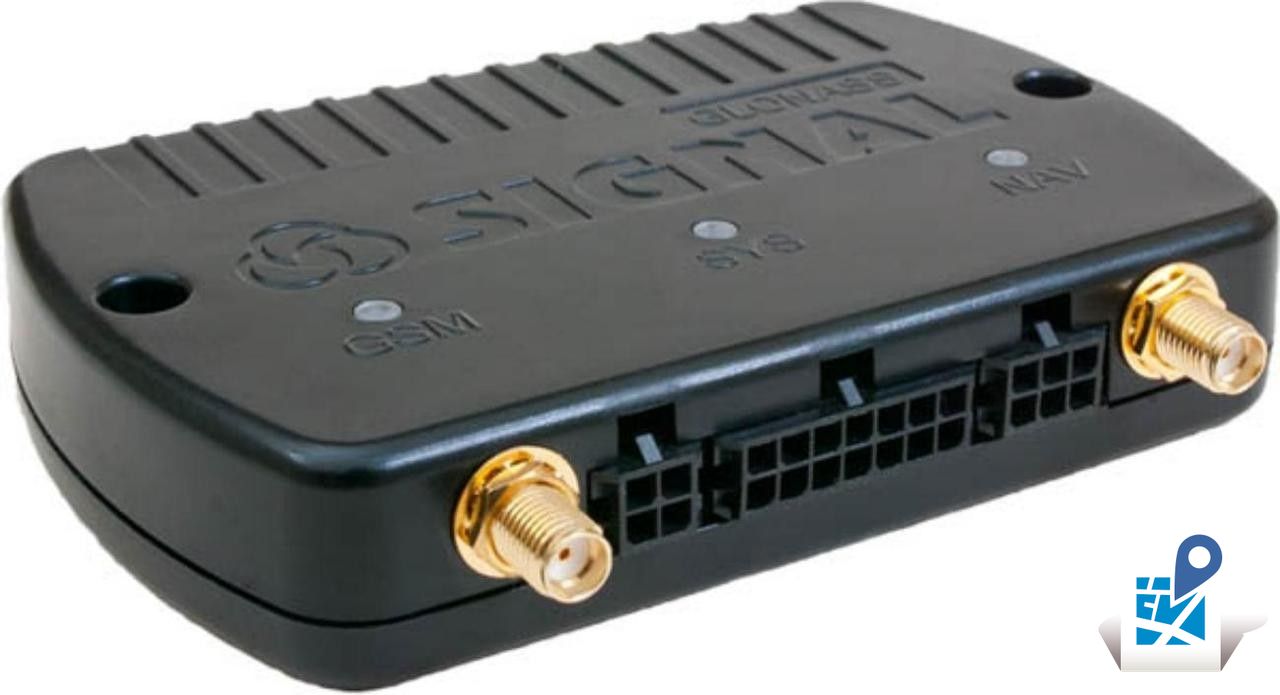

Новый ГЛОНАСС-трекер с поддержкой работы в 4G-сетях! Максимальный функционал и интеграция с большим количеством дополнительного оборудования
- Внешние ГЛОНАСС/GPS- и GSM-антенны
- 4G-модем (поддержка 2G и LTE Cat. 4)
- Встроенная Li-Po АКБ 800 мА/ч
- 2 SIM-карты/SIM chip
- Поддержка SD-карт с объемом памяти до 32 Гб
- Защита по питанию и защита входных линий до 200 В
- 6 универсальных входных линий
- 4 управляющие выходные линии
- Интерфейсы: RS-232, RS-485, CAN и 1-Wire
- Поддержка MODBUS
- Технология Complex Events
- Автоинформатор с поддержкой геозон
- Bluetooth 4.0
Новый ГЛОНАСС-трекер с поддержкой работы в 4G-сетях! Максимальный функционал и интеграция с большим количеством дополнительного оборудования
- Внешние ГЛОНАСС/GPS- и GSM-антенны
- 4G-модем (поддержка 2G и LTE Cat. 4)
- Встроенная Li-Po АКБ 800 мА/ч
- 2 SIM-карты/SIM chip
- Поддержка SD-карт с объемом памяти до 32 Гб
- Защита по питанию и защита входных линий до 200 В
- 6 универсальных входных линий
- 4 управляющие выходные линии
- Интерфейсы: RS-232, RS-485, CAN и 1-Wire
- Поддержка MODBUS
- Технология Complex Events
- Автоинформатор с поддержкой геозон
- Bluetooth 4.0
-
Описание
Основные характеристики
4751 E(-M) / 4751 SA(-M) 4753 E(-M) / 4753 SA(-M) Связь Тип модема / Поколение сети 4G, 2G 4G, 2G Диапазоны частот LTE (4G) 4751 E:
B1/B3/B5/B7/B8/B20
4751 SA:
B1/B2/B3/B4/B5/B7/B8/B28/B664753 E:
B1/B3/B5/B7/B8/B20
4753 SA: B1/B2/B3/B4/B5/B7/B8/B28/B66Диапазоны частот GSM (2G) 4533 E: 900/1800 МГц
4533 SA: 850/900/1800/1900 МГц4533 E: 900/1800 МГц
4533 SA: 850/900/1800/1900 МГцКатегория LTE CAT1 CAT1 Класс GPRS B, мультислот класс 12 B, мультислот класс 12 Мощность передатчика LTE power class: 3 (23дБм±2.7дБ)
EDGE power class:
- EGSM900: E2 (27дБм±3дБ)
- DCS1800: E1 (26дБм+3дБ/-4дБ)
GSM/GPRS power class:
- EGSM900: 4 (33дБм±2дБ)
- DCS1800: 1 (30дБм±2дБ)LTE power class: 3 (23дБм±2.7дБ)
EDGE power class:
- EGSM900: E2 (27дБм±3дБ)
- DCS1800: E1 (26дБм+3дБ/-4дБ)
GSM/GPRS power class:
- EGSM900: 4 (33дБм±2дБ)
- DCS1800: 1 (30дБм±2дБ)Максимальная скорость передачи / приема данных (LTE) LTE-FDD CAT1:
передача: 5 Мбит/с
прием: 10 Мбит/сLTE-FDD CAT1:
передача: 5 Мбит/с
прием: 10 Мбит/сМаксимальная скорость передачи / приема данных (GPRS/EDGE) GPRS: 85,6 Кбит/с
EDGE: 236,8 Кбит/сGPRS: 85,6 Кбит/с
EDGE: 236,8 Кбит/сПротоколы IP-стека TCP, UDP TCP, UDP Количество используемых SIM-карт 2 2 Тип используемых SIM-карт mini-SIM
nano-SIMmini-SIM
nano-SIMВозможность установки SIM chip 2 2 Навигация Поддерживаемые навигационные системы ГЛОНАСС/GPS/Beidou ГЛОНАСС/GPS/Beidou Рабочий диапазон частот системы, МГц GPS: L1 (1563,42-1587,42)
GLONASS: L1 (1598,0625-1605,375)
BEIDOU: B1 (1559,052-1591,788)GPS: L1 (1563,42-1587,42)
GLONASS: L1 (1598,0625-1605,375)
BEIDOU: B1 (1559,052-1591,788)Система координат WGS-84 WGS-84 Количество каналов навигационного модуля сопровождение: 33,
захват: 99сопровождение: 33,
захват: 99Чувствительность (в лабораторных условиях) по слежению: -167 дБм
холодный старт: -148 дБмпо слежению: -167 дБм
холодный старт: -148 дБмВремя первого определения координат
(для систем GPS и ГЛОНАСС при сигнале -130 дБм)холодный старт: 35 сек
теплый старт: 30 сек
горячий старт: <1 секхолодный старт: 35 сек
теплый старт: 30 сек
горячий старт: <1 секПогрешность определения координат
(50% CEP, 24 часа в статическом режиме, при уровнях сигнала -130 дБм), мв плане: 2,5
по высоте: 5в плане: 2,5
по высоте: 5Погрешность определения скорости не более
(50%CEP при скорости более 30м/с), м/с0,1 0,1 Частота обновления координат, Гц 1 1 Электропитание Рабочее напряжение питания, В 9,5...47 9,5...47 Измерение напряжения бортовой сети при подключении к прибору только линий «+» и «-» питания есть есть Защита от переполюсовки по питанию есть есть Защита от длительного превышения напряжения питания есть
до 200 Весть
до 200 ВПотребляемый ток при напряжении 12 В в рабочем режиме, мА
(усредненное значение)80 80 Потребляемый ток при напряжении 12 В при выключенных ГЛОНАСС и GSM модулях не более, мА 30 30 Максимальный потребляемый ток при напряжении 12 В в рабочем режиме не более, мА 300 300 Встроенная АКБ Тип: Li-Po
Напряжение: 3,7 V
Емкость: 800 мАчТип: Li-Po
Напряжение: 3,7 V
Емкость: 800 мАчЗарядка встроенного аккумулятора по USB есть есть Наличие защиты встроенной АКБ от перезаряда, полного разряда, короткого замыкания есть есть Максимальное время непрерывной работы устройства от полностью заряженной встроенной АКБ в режиме передачи данных по каналу GSM/UMTS один раз в минуту не менее, ч 6 6 Время полного заряда встроенной АКБ не более, ч 5 5 Наличие батареи резервного питания навигационного модуля есть есть Время сохранения эфемерид в навигационном модуле (при отключенном питании и разряде встроенной АКБ), не менее, суток 5 5 Наличие часового кварца есть есть Время сохранения хода часов RTC (при отключенном питании и разряде встроенной АКБ), не менее, суток 5 5 Входные линии Защита входных линий от скачков напряжения есть, до 200 есть, до 200 Общее количество входных линий 6 6 Из общего количества можно использовать как дискретные по "+" 6 6 Из общего количества можно использовать как дискретные по "-" (встроенная подтяжка PULL UP) 6 6 Из общего количества можно использовать как аналоговые 6 6 Из общего количества можно использовать как частотно-импульсные 6 6 Напряжение срабатывания дискретных входов по "+" более, В настраивается (0...31) настраивается (0...31) Напряжение срабатывания дискретных входов по "-" менее, В 1,3 (+/-0,2) 1,3 (+/-0,2) Диапазон измерения для аналоговых линий, В 0…31 0…31 Диапазон измерения для частотных линий, Гц 1 ... 3000 1 ... 3000 Выходные линии Количество управляющих выходных линий 4 4 Максимальный ток коммутации выходными линиями управления, мА 500 500 Максимальное напряжение коммутации выходными линиями управления, В 48 48 Интерфейсы USB-интерфейс есть есть CAN-интерфейс 1 2 Цифровой интерфейс RS-485 есть есть Цифровой интерфейс RS-232 есть нет Интерфейс 1-Wire есть есть Bluetooth есть
(совместим v5.0)есть
(совместим v5.0)Системные модули Объем энергонезависимой памяти, Мб 16 16 Количество записей в энергонезависимой памяти (по типу кольцевого буфера) при размере пакета телематической записи менее 127 байт 100000 100000 Период записи данных во внутреннем запоминающем устройстве, с 1 — 3600
и/или по факту события1 — 3600
и/или по факту событияПоддержка microSD-карт с объемом памяти до 32 Гб есть есть Количество записей телеметрии на microSD-карте не менее 2 000 000 на 1 Гб не менее 2 000 000 на 1 Гб Акселерометр со встроенными настраиваемыми датчиками слабого и сильного ударов, перемещения и наклона есть есть Диапазон измерения ускорения прибором, не менее, g +/- 24 +/- 24 Настройка и управление Наличие USB-интерфейса для выполнения настроек, управления и передачи данных есть есть Возможность настройки и управления устройством при помощи конфигурационной программы NTC Configurator есть есть Возможность настройки и управления устройством по Bluetooth при помощи мобильного приложения NTC Control есть есть Поддержка работы в системе удаленного управления трекерами DRC есть есть Возможность обновления прошивки и смены настроек по каналу Internet есть есть Наличие функции автоматического обновления прошивки есть есть Возможность управления и смены настроек по каналам SMS и Internet есть есть Возможность отправлять данные телеметрии на сервер повторно по SMS- или GPRS-команде за период есть есть Вывод пользовательских и отладочных логов от GSM-модема, GPS-приемника и интерфейсов) есть есть Эксплуатационные характеристики Температура хранения со встроенной АКБ, *C 0 … +40 0 … +40 Температура хранения без встроенной АКБ, *C -40 … +85 -40 … +85 Рабочая температура со встроенной АКБ, *C -20 … +60 -20 … +60 Рабочая температура без встроенной АКБ, *C -40 … +85 -40 … +85 Температура, при которой возможен заряд встроенной АКБ, *C 0 … +50 0 … +50 Максимально допустимая влажность при 35*С, % 95 95 Максимально допустимая перегрузка при ударах, g 24 24 Конструктивные особенности устройства ГЛОНАСС/GPS- и GSM-антенны внешние внешние Разъем для подключения к компьютеру mini-USB mini-USB Разъёмы для подключения внешних ГЛОНАСС/GPS- и GSM-антенн SMA SMA Интерфейсные разъемы Microfit-14, Microfit-6, Microfit-4 Microfit-14, Microfit-6, Microfit-4 Держатель SIM-карты 1 внешний с выталкивателем
mini-SIMвнешний с выталкивателем
mini-SIMДержатель SIM-карты 2 внутренний
nano-SIMвнутренний
nano-SIMДатчик вскрытия корпуса есть
(только в модификации -M)есть
(только в модификации -M)Материал корпуса пластик ABS пластик ABS Степень защиты корпуса IP54 IP54 Габаритные размеры системного блока с разъёмами, мм 105х78х20,5 105х78х20,5 Масса системного блока, кг 0,087 0,087
Основные характеристики
| 4751 E(-M) / 4751 SA(-M) | 4753 E(-M) / 4753 SA(-M) | |
| Связь | ||
| Тип модема / Поколение сети | 4G, 2G | 4G, 2G |
| Диапазоны частот LTE (4G) | 4751 E: B1/B3/B5/B7/B8/B20 4751 SA: B1/B2/B3/B4/B5/B7/B8/B28/B66 |
4753 E: B1/B3/B5/B7/B8/B20 4753 SA: B1/B2/B3/B4/B5/B7/B8/B28/B66 |
| Диапазоны частот GSM (2G) | 4533 E: 900/1800 МГц 4533 SA: 850/900/1800/1900 МГц |
4533 E: 900/1800 МГц 4533 SA: 850/900/1800/1900 МГц |
| Категория LTE | CAT1 | CAT1 |
| Класс GPRS | B, мультислот класс 12 | B, мультислот класс 12 |
| Мощность передатчика | LTE power class: 3 (23дБм±2.7дБ) EDGE power class: - EGSM900: E2 (27дБм±3дБ) - DCS1800: E1 (26дБм+3дБ/-4дБ) GSM/GPRS power class: - EGSM900: 4 (33дБм±2дБ) - DCS1800: 1 (30дБм±2дБ) |
LTE power class: 3 (23дБм±2.7дБ) EDGE power class: - EGSM900: E2 (27дБм±3дБ) - DCS1800: E1 (26дБм+3дБ/-4дБ) GSM/GPRS power class: - EGSM900: 4 (33дБм±2дБ) - DCS1800: 1 (30дБм±2дБ) |
| Максимальная скорость передачи / приема данных (LTE) | LTE-FDD CAT1: передача: 5 Мбит/с прием: 10 Мбит/с |
LTE-FDD CAT1: передача: 5 Мбит/с прием: 10 Мбит/с |
| Максимальная скорость передачи / приема данных (GPRS/EDGE) | GPRS: 85,6 Кбит/с EDGE: 236,8 Кбит/с |
GPRS: 85,6 Кбит/с EDGE: 236,8 Кбит/с |
| Протоколы IP-стека | TCP, UDP | TCP, UDP |
| Количество используемых SIM-карт | 2 | 2 |
| Тип используемых SIM-карт | mini-SIM nano-SIM |
mini-SIM nano-SIM |
| Возможность установки SIM chip | 2 | 2 |
| Навигация | ||
| Поддерживаемые навигационные системы | ГЛОНАСС/GPS/Beidou | ГЛОНАСС/GPS/Beidou |
| Рабочий диапазон частот системы, МГц | GPS: L1 (1563,42-1587,42) GLONASS: L1 (1598,0625-1605,375) BEIDOU: B1 (1559,052-1591,788) |
GPS: L1 (1563,42-1587,42) GLONASS: L1 (1598,0625-1605,375) BEIDOU: B1 (1559,052-1591,788) |
| Система координат | WGS-84 | WGS-84 |
| Количество каналов навигационного модуля | сопровождение: 33, захват: 99 |
сопровождение: 33, захват: 99 |
| Чувствительность (в лабораторных условиях) | по слежению: -167 дБм холодный старт: -148 дБм |
по слежению: -167 дБм холодный старт: -148 дБм |
| Время первого определения координат (для систем GPS и ГЛОНАСС при сигнале -130 дБм) |
холодный старт: 35 сек теплый старт: 30 сек горячий старт: <1 сек |
холодный старт: 35 сек теплый старт: 30 сек горячий старт: <1 сек |
| Погрешность определения координат (50% CEP, 24 часа в статическом режиме, при уровнях сигнала -130 дБм), м |
в плане: 2,5 по высоте: 5 |
в плане: 2,5 по высоте: 5 |
| Погрешность определения скорости не более (50%CEP при скорости более 30м/с), м/с |
0,1 | 0,1 |
| Частота обновления координат, Гц | 1 | 1 |
| Электропитание | ||
| Рабочее напряжение питания, В | 9,5...47 | 9,5...47 |
| Измерение напряжения бортовой сети при подключении к прибору только линий «+» и «-» питания | есть | есть |
| Защита от переполюсовки по питанию | есть | есть |
| Защита от длительного превышения напряжения питания | есть до 200 В |
есть до 200 В |
| Потребляемый ток при напряжении 12 В в рабочем режиме, мА (усредненное значение) |
80 | 80 |
| Потребляемый ток при напряжении 12 В при выключенных ГЛОНАСС и GSM модулях не более, мА | 30 | 30 |
| Максимальный потребляемый ток при напряжении 12 В в рабочем режиме не более, мА | 300 | 300 |
| Встроенная АКБ | Тип: Li-Po Напряжение: 3,7 V Емкость: 800 мАч |
Тип: Li-Po Напряжение: 3,7 V Емкость: 800 мАч |
| Зарядка встроенного аккумулятора по USB | есть | есть |
| Наличие защиты встроенной АКБ от перезаряда, полного разряда, короткого замыкания | есть | есть |
| Максимальное время непрерывной работы устройства от полностью заряженной встроенной АКБ в режиме передачи данных по каналу GSM/UMTS один раз в минуту не менее, ч | 6 | 6 |
| Время полного заряда встроенной АКБ не более, ч | 5 | 5 |
| Наличие батареи резервного питания навигационного модуля | есть | есть |
| Время сохранения эфемерид в навигационном модуле (при отключенном питании и разряде встроенной АКБ), не менее, суток | 5 | 5 |
| Наличие часового кварца | есть | есть |
| Время сохранения хода часов RTC (при отключенном питании и разряде встроенной АКБ), не менее, суток | 5 | 5 |
| Входные линии | ||
| Защита входных линий от скачков напряжения | есть, до 200 | есть, до 200 |
| Общее количество входных линий | 6 | 6 |
| Из общего количества можно использовать как дискретные по "+" | 6 | 6 |
| Из общего количества можно использовать как дискретные по "-" (встроенная подтяжка PULL UP) | 6 | 6 |
| Из общего количества можно использовать как аналоговые | 6 | 6 |
| Из общего количества можно использовать как частотно-импульсные | 6 | 6 |
| Напряжение срабатывания дискретных входов по "+" более, В | настраивается (0...31) | настраивается (0...31) |
| Напряжение срабатывания дискретных входов по "-" менее, В | 1,3 (+/-0,2) | 1,3 (+/-0,2) |
| Диапазон измерения для аналоговых линий, В | 0…31 | 0…31 |
| Диапазон измерения для частотных линий, Гц | 1 ... 3000 | 1 ... 3000 |
| Выходные линии | ||
| Количество управляющих выходных линий | 4 | 4 |
| Максимальный ток коммутации выходными линиями управления, мА | 500 | 500 |
| Максимальное напряжение коммутации выходными линиями управления, В | 48 | 48 |
| Интерфейсы | ||
| USB-интерфейс | есть | есть |
| CAN-интерфейс | 1 | 2 |
| Цифровой интерфейс RS-485 | есть | есть |
| Цифровой интерфейс RS-232 | есть | нет |
| Интерфейс 1-Wire | есть | есть |
| Bluetooth | есть (совместим v5.0) |
есть (совместим v5.0) |
| Системные модули | ||
| Объем энергонезависимой памяти, Мб | 16 | 16 |
| Количество записей в энергонезависимой памяти (по типу кольцевого буфера) при размере пакета телематической записи менее 127 байт | 100000 | 100000 |
| Период записи данных во внутреннем запоминающем устройстве, с | 1 — 3600 и/или по факту события |
1 — 3600 и/или по факту события |
| Поддержка microSD-карт с объемом памяти до 32 Гб | есть | есть |
| Количество записей телеметрии на microSD-карте | не менее 2 000 000 на 1 Гб | не менее 2 000 000 на 1 Гб |
| Акселерометр со встроенными настраиваемыми датчиками слабого и сильного ударов, перемещения и наклона | есть | есть |
| Диапазон измерения ускорения прибором, не менее, g | +/- 24 | +/- 24 |
| Настройка и управление | ||
| Наличие USB-интерфейса для выполнения настроек, управления и передачи данных | есть | есть |
| Возможность настройки и управления устройством при помощи конфигурационной программы NTC Configurator | есть | есть |
| Возможность настройки и управления устройством по Bluetooth при помощи мобильного приложения NTC Control | есть | есть |
| Поддержка работы в системе удаленного управления трекерами DRC | есть | есть |
| Возможность обновления прошивки и смены настроек по каналу Internet | есть | есть |
| Наличие функции автоматического обновления прошивки | есть | есть |
| Возможность управления и смены настроек по каналам SMS и Internet | есть | есть |
| Возможность отправлять данные телеметрии на сервер повторно по SMS- или GPRS-команде за период | есть | есть |
| Вывод пользовательских и отладочных логов от GSM-модема, GPS-приемника и интерфейсов) | есть | есть |
| Эксплуатационные характеристики | ||
| Температура хранения со встроенной АКБ, *C | 0 … +40 | 0 … +40 |
| Температура хранения без встроенной АКБ, *C | -40 … +85 | -40 … +85 |
| Рабочая температура со встроенной АКБ, *C | -20 … +60 | -20 … +60 |
| Рабочая температура без встроенной АКБ, *C | -40 … +85 | -40 … +85 |
| Температура, при которой возможен заряд встроенной АКБ, *C | 0 … +50 | 0 … +50 |
| Максимально допустимая влажность при 35*С, % | 95 | 95 |
| Максимально допустимая перегрузка при ударах, g | 24 | 24 |
| Конструктивные особенности устройства | ||
| ГЛОНАСС/GPS- и GSM-антенны | внешние | внешние |
| Разъем для подключения к компьютеру | mini-USB | mini-USB |
| Разъёмы для подключения внешних ГЛОНАСС/GPS- и GSM-антенн | SMA | SMA |
| Интерфейсные разъемы | Microfit-14, Microfit-6, Microfit-4 | Microfit-14, Microfit-6, Microfit-4 |
| Держатель SIM-карты 1 | внешний с выталкивателем mini-SIM |
внешний с выталкивателем mini-SIM |
| Держатель SIM-карты 2 | внутренний nano-SIM |
внутренний nano-SIM |
| Датчик вскрытия корпуса | есть (только в модификации -M) |
есть (только в модификации -M) |
| Материал корпуса | пластик ABS | пластик ABS |
| Степень защиты корпуса | IP54 | IP54 |
| Габаритные размеры системного блока с разъёмами, мм | 105х78х20,5 | 105х78х20,5 |
| Масса системного блока, кг | 0,087 | 0,087 |
