Проверенный временем датчик в новом корпусе с возможностью настройки и передачи данных по технологии Bluetooth Low Energy ( BLE)

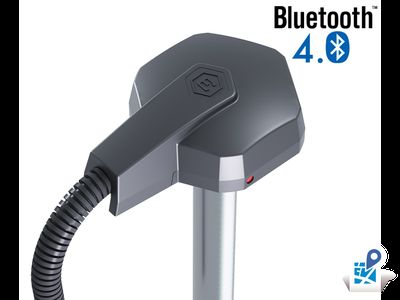

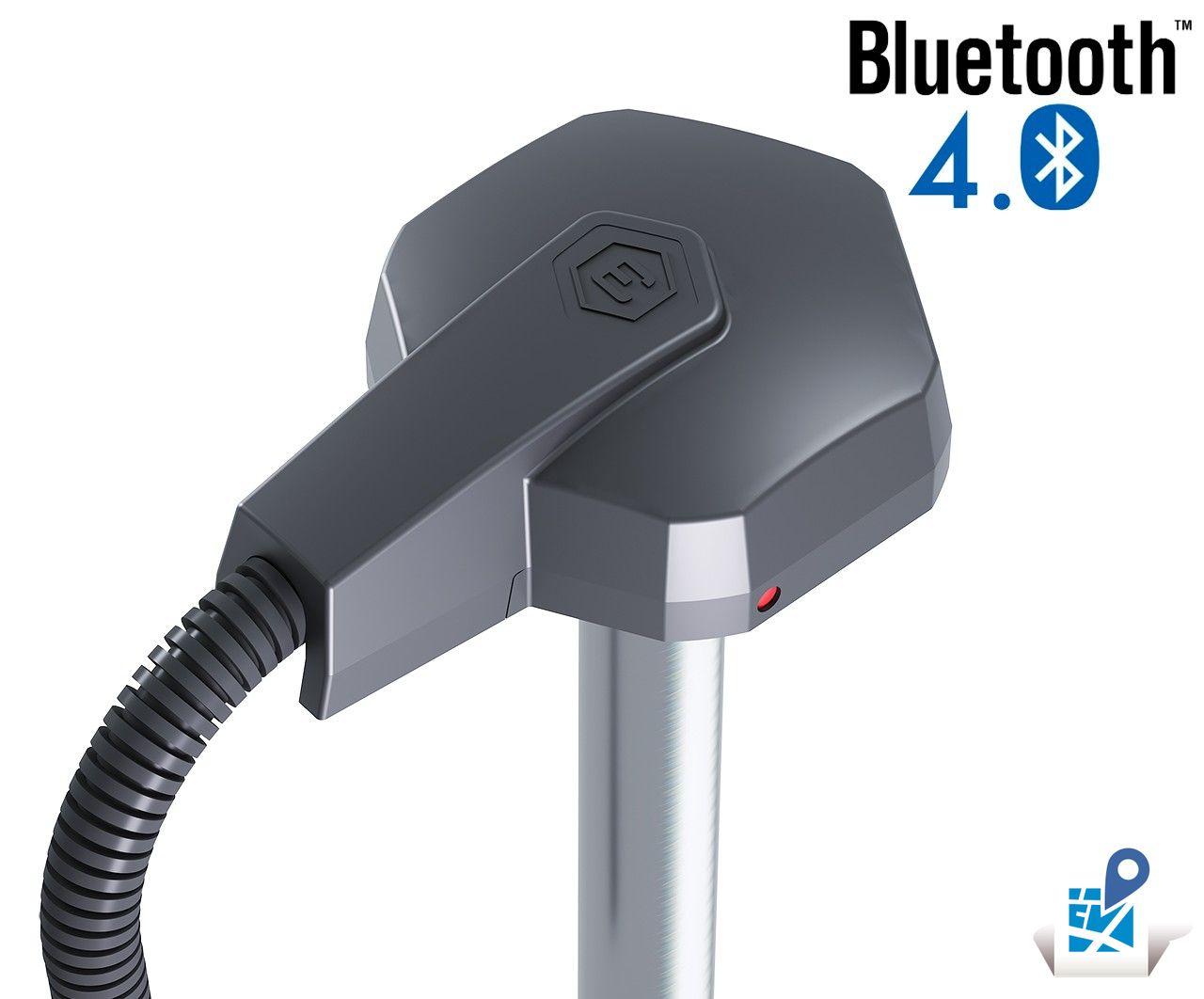

«Эскорт ТД-150 BLE» – это высокоточный емкостной датчик уровня топлива (ДУТ), который используется для контроля за расходом, заправками, сливами и хищениями топлива на всех видах транспортных средств, а также стационарных емкостях.
Преимущества датчика ТД-150 BLE
- Помимо цифрового, частотного и аналогового выходных сигналов в данный датчик добавлен и BLE-режим.
- Имеет сертификат взрывозащиты OExiallBT6 X, сертификат СЕ и E-Mark, сертификат Таможенного Союза, сертификат соответствия ГОСТ-Р, сертификат средств измерений.
- Появилась возможность настройки и получения данных через мобильное приложение.
- Новый корпус
Проверенный временем датчик в новом корпусе с возможностью настройки и передачи данных по технологии Bluetooth Low Energy ( BLE)
«Эскорт ТД-150 BLE» – это высокоточный емкостной датчик уровня топлива (ДУТ), который используется для контроля за расходом, заправками, сливами и хищениями топлива на всех видах транспортных средств, а также стационарных емкостях.
Преимущества датчика ТД-150 BLE
- Помимо цифрового, частотного и аналогового выходных сигналов в данный датчик добавлен и BLE-режим.
- Имеет сертификат взрывозащиты OExiallBT6 X, сертификат СЕ и E-Mark, сертификат Таможенного Союза, сертификат соответствия ГОСТ-Р, сертификат средств измерений.
- Появилась возможность настройки и получения данных через мобильное приложение.
- Новый корпус
-
Описание
Дополнительный защитный кожух из стеклонаполненного полимамида обеспечивает еще большую степень сопротивления к внешним механическим воздействиям и дискредитации системы.
Прочие преимущества
- Измерительная часть датчика может быть легко адаптирована под любую глубину бака.
- Датчик контроля топлива просто настраивается и отлично взаимодействует с системами мониторинга любых производителей.
- Гальваническая развязка по всему корпусу датчика.
- Контроль размыкания разъема и/или обрыва кабеля.
- Расширенный диапазон аналогового сигнала от 0,2 до 9 В.
- Рабочий диапазон температуры от -60/+85 °С
* Датчик не имеет встроенного источника питания
Технические характеристики
Напряжение питания 7 … 80 В*¹ Потребляемый ток, не более 1 30 мА Погрешность измерения в рабочей области не более 1% Режимы работы цифровой, частотный, аналоговый Цифровой режим: проводной
- интерфейс
- протокол обмена данными
- скорость обмена данными
- диапазон выходного сигнала LLS
RS-485
LLS
19200
bps 0 … 4095 ед.Цифровой режим: беспроводной (для исп. ТД.150012.000-01**)
- интерфейс
- протокол обмена данными
Bluetooth LE (BLE)**
Эскорт BLE**Частотный режим:
- диапазон выходного сигнала
300 … 4395 ГцАналоговый режим:
- диапазон выходного сигнала
0,2 … 9 В*²Чувствительность приёмника / мощность передатчика -96 дБм** / 4 дБм** Диапазон рабочих частот (BLE) 2,402-2,480 ГГц** Степень защиты оболочки по ГОСТ 14254 IP69S Защита от поражения электрическим током по ГОСТ 12.2.007.0 класс III Вид взрывозащиты Вид взрывозащиты искробезопасная электрическая цепь уровня «iа» Маркировка взрывозащиты 0Ex ia IIB T6 Ga X (0Ex ia IIB T6 X) Рабочая взрывоопасная смесь по ГОСТ Р МЭК 60079-20-1-2011 категории IIA, IIB Взрывоопасные зоны по ГОСТ IEC 60079-10-1- 2011 0; 1 и 2 Условия эксплуатации:
- температуры окружающей среды
- предельная температура окружающей среды
- атмосферное давление
- 45 … + 50 °С
- 60 … + 85 °С
84 … 106,7 кПаГабаритные размеры, не более мм 80х80х(L+21) мм, где L – длина измерителя в мм Условная длина измерителя указана на этикетке (вклеена в паспорт) Масса, не более кг 0,35 + 0,4хL, где L – длина измерителя в метрах *1 - для соблюдения сертификата соответствия №ТС RU CRU.МЮ62.В.00110/18 №0574797 напряжение питания не должно превышать 40В.
*2 При подключении резисторов в цепь питания диапазон выходного сигнала может существенно отличаться.
** - применяется для исполнения ТД.150012.000-01.
Дополнительный защитный кожух из стеклонаполненного полимамида обеспечивает еще большую степень сопротивления к внешним механическим воздействиям и дискредитации системы.
Прочие преимущества
- Измерительная часть датчика может быть легко адаптирована под любую глубину бака.
- Датчик контроля топлива просто настраивается и отлично взаимодействует с системами мониторинга любых производителей.
- Гальваническая развязка по всему корпусу датчика.
- Контроль размыкания разъема и/или обрыва кабеля.
- Расширенный диапазон аналогового сигнала от 0,2 до 9 В.
- Рабочий диапазон температуры от -60/+85 °С
* Датчик не имеет встроенного источника питания
Технические характеристики
| Напряжение питания | 7 … 80 В*¹ |
| Потребляемый ток, не более 1 | 30 мА |
| Погрешность измерения в рабочей области | не более 1% |
| Режимы работы | цифровой, частотный, аналоговый |
| Цифровой режим: проводной - интерфейс - протокол обмена данными - скорость обмена данными - диапазон выходного сигнала LLS |
RS-485 LLS 19200 bps 0 … 4095 ед. |
| Цифровой режим: беспроводной (для исп. ТД.150012.000-01**) - интерфейс - протокол обмена данными |
Bluetooth LE (BLE)** Эскорт BLE** |
| Частотный режим: - диапазон выходного сигнала |
300 … 4395 Гц |
| Аналоговый режим: - диапазон выходного сигнала |
0,2 … 9 В*² |
| Чувствительность приёмника / мощность передатчика | -96 дБм** / 4 дБм** |
| Диапазон рабочих частот (BLE) | 2,402-2,480 ГГц** |
| Степень защиты оболочки по ГОСТ 14254 | IP69S |
| Защита от поражения электрическим током по ГОСТ 12.2.007.0 | класс III |
| Вид взрывозащиты | Вид взрывозащиты искробезопасная электрическая цепь уровня «iа» |
| Маркировка взрывозащиты | 0Ex ia IIB T6 Ga X (0Ex ia IIB T6 X) |
| Рабочая взрывоопасная смесь по ГОСТ Р МЭК 60079-20-1-2011 | категории IIA, IIB |
| Взрывоопасные зоны по ГОСТ IEC 60079-10-1- 2011 | 0; 1 и 2 |
| Условия эксплуатации: - температуры окружающей среды - предельная температура окружающей среды - атмосферное давление |
- 45 … + 50 °С - 60 … + 85 °С 84 … 106,7 кПа |
| Габаритные размеры, не более мм | 80х80х(L+21) мм, где L – длина измерителя в мм |
| Условная длина измерителя | указана на этикетке (вклеена в паспорт) |
| Масса, не более кг | 0,35 + 0,4хL, где L – длина измерителя в метрах |
*1 - для соблюдения сертификата соответствия №ТС RU CRU.МЮ62.В.00110/18 №0574797 напряжение питания не должно превышать 40В.
*2 При подключении резисторов в цепь питания диапазон выходного сигнала может существенно отличаться.
** - применяется для исполнения ТД.150012.000-01.
