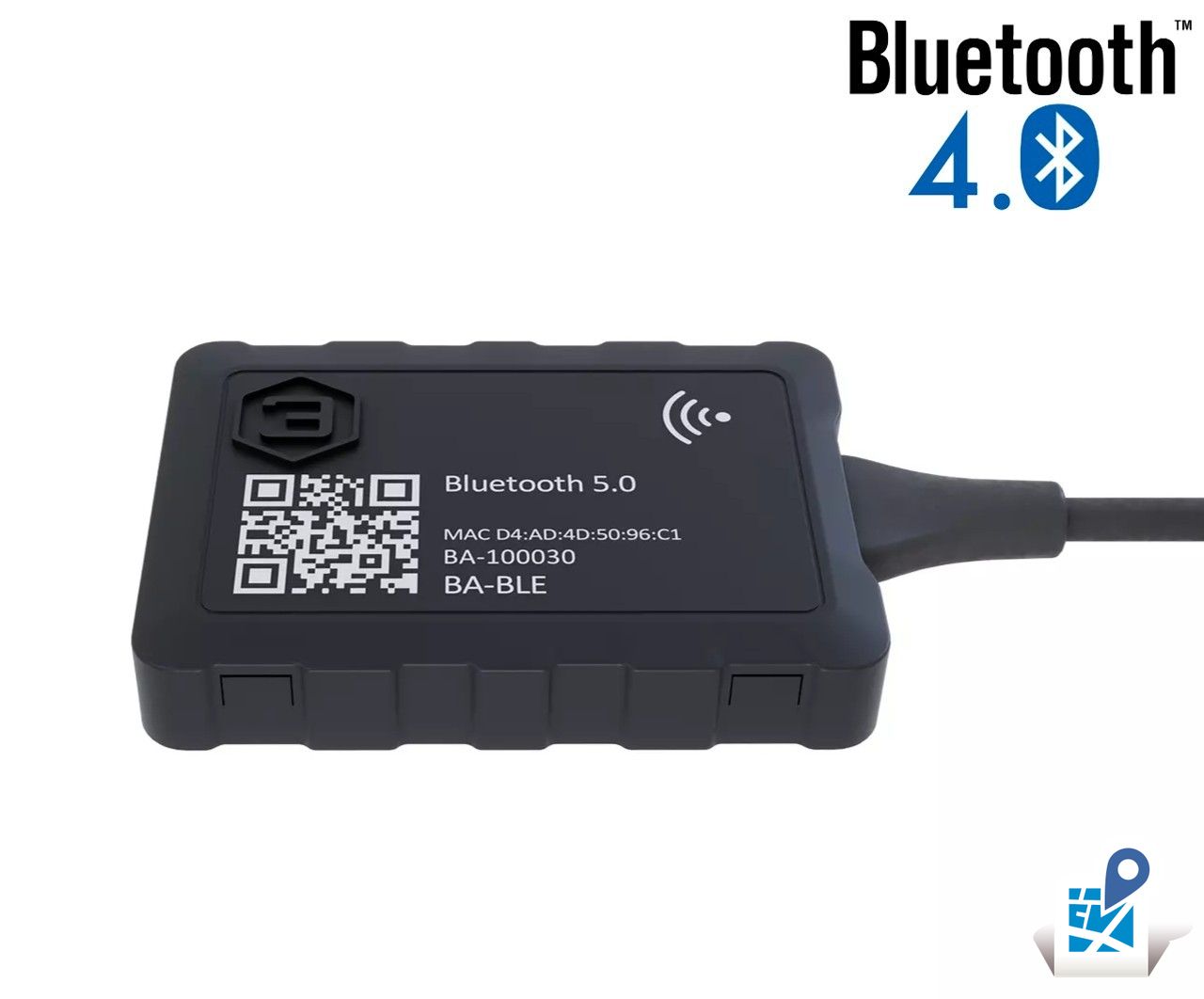

:format(webp):no_upscale():watermark(s.siteapi.org/a31edc439720174.ru/watermark/rj9wip4axis84csg00cgs88cowokgo,-1,-1,0,15,none)/s.siteapi.org/a31edc439720174.ru/img/7ipy3akt42w4s8oc4c0goc4kcok04c "Aдаптер BA-BLE 5.0 LR")
:format(webp):watermark(s.siteapi.org/a31edc439720174.ru/watermark/rj9wip4axis84csg00cgs88cowokgo,-1,-1,0,15,none)/s.siteapi.org/a31edc439720174.ru/img/7ipy3akt42w4s8oc4c0goc4kcok04c)
Разработка нового поколения! Устройство для приема и передачи данных с подключенных к нему беспроводных датчиков, беспроводных меток.
Преимущества:
- Подключение и обработка данных с измерительных устройств – до 10 штук, беспроводных меток – до 50 штук
- Интерфейсы BLE, RS-485 и RS-232
- Удобная настройка при помощи мобильного приложения;
BA-BLE, совместно с беспроводной линейкой датчиков Эскорт, применяется для:
- контроля за расходом топлива на транспортном средстве совместно с беспроводным датчиком уровня топлива «TD-BLE»;
- измерения влажности, температуры с помощью датчика «TH-BLE»;
- контроля положения в пространстве частей и механизмов специальной техники (измерение угла поворота, скорости вращения и т.д.) с помощью датчика «DU-BLE»;
- контроля прицепных агрегатов сельскохозяйственной техники совместно с метками ID-TAG.
Разработка нового поколения! Устройство для приема и передачи данных с подключенных к нему беспроводных датчиков, беспроводных меток.
Преимущества:
- Подключение и обработка данных с измерительных устройств – до 10 штук, беспроводных меток – до 50 штук
- Интерфейсы BLE, RS-485 и RS-232
- Удобная настройка при помощи мобильного приложения;
BA-BLE, совместно с беспроводной линейкой датчиков Эскорт, применяется для:
- контроля за расходом топлива на транспортном средстве совместно с беспроводным датчиком уровня топлива «TD-BLE»;
- измерения влажности, температуры с помощью датчика «TH-BLE»;
- контроля положения в пространстве частей и механизмов специальной техники (измерение угла поворота, скорости вращения и т.д.) с помощью датчика «DU-BLE»;
- контроля прицепных агрегатов сельскохозяйственной техники совместно с метками ID-TAG.
-
Описание
При использовании с беспроводной меткой «Escort TAG» образует систему «Escort ID- TAG» идентификации для контроля местонахождения объекта в радиусе приема сигнала.
При совместном использовании BA-BLE с датчиком TD-BLE и применении его различных режимов* выдачи данных, становится возможным:
- высчитывать усредненное значение уровня топлива (средний уровень топлива от значений двух и более датчиков установленных в одном баке), выдавать среднее значение температуры топлива от всех датчиков;
- высчитывать общий объем и среднюю температуру от двух и более датчиков TD-BLE установленных в различных баках.
*Данные режимы могут быть применены, когда подключен только один датчик TD-BLE.
Технические характеристики
Напряжение питания, В 9 … 36 Потребляемый ток, не более мА 50 1) Интерфейс работы с трекером
2) Протокол обмена данными
3) Скорость обмена данными1) RS-485, RS-232
2) LLS
3) 19200 bps1) Интерфейс работы с измерительным блоком и мобильным устройством
2) Протокол обмена данными1) Bluetooth LE (BLE)
2) ЭСКОРТ. ADAPTER BA-BLE 5.0 LRСтандарт Bluetooth Bluetooth Low Energy 5 LR coded PHY (central) Bluetooth Low Energy 4 (connection, advertising) Чувствительность приёмника / мощность передатчика, дБм -96 / 8 Диапазон рабочих частот, ГГц 2,402-2,480 Количество опрашиваемых датчиков, до шт. 10 Максимальное количество конфигурируемых адресов LLS 40 Степень защиты оболочки по ГОСТ 14254 IP67 Защита от поражения электрическим током по ГОСТ 12.2.007.0 класс III Условия эксплуатации:
1) температура окружающей среды, °С
2) предельная температура окружающей среды, °С
3) атмосферное давление, кПа
1) - 45 … + 50
2) - 45 … + 85
3) 84 ... 106,7Габариты, не более мм 90,4 x 50,5 x 17 Масса, не более кг 0,2
При использовании с беспроводной меткой «Escort TAG» образует систему «Escort ID- TAG» идентификации для контроля местонахождения объекта в радиусе приема сигнала.
При совместном использовании BA-BLE с датчиком TD-BLE и применении его различных режимов* выдачи данных, становится возможным:
- высчитывать усредненное значение уровня топлива (средний уровень топлива от значений двух и более датчиков установленных в одном баке), выдавать среднее значение температуры топлива от всех датчиков;
- высчитывать общий объем и среднюю температуру от двух и более датчиков TD-BLE установленных в различных баках.
*Данные режимы могут быть применены, когда подключен только один датчик TD-BLE.
Технические характеристики
| Напряжение питания, В | 9 … 36 |
| Потребляемый ток, не более мА | 50 |
| 1) Интерфейс работы с трекером 2) Протокол обмена данными 3) Скорость обмена данными |
1) RS-485, RS-232 2) LLS 3) 19200 bps |
| 1) Интерфейс работы с измерительным блоком и мобильным устройством 2) Протокол обмена данными |
1) Bluetooth LE (BLE) 2) ЭСКОРТ. ADAPTER BA-BLE 5.0 LR |
| Стандарт Bluetooth | Bluetooth Low Energy 5 LR coded PHY (central) Bluetooth Low Energy 4 (connection, advertising) |
| Чувствительность приёмника / мощность передатчика, дБм | -96 / 8 |
| Диапазон рабочих частот, ГГц | 2,402-2,480 |
| Количество опрашиваемых датчиков, до шт. | 10 |
| Максимальное количество конфигурируемых адресов LLS | 40 |
| Степень защиты оболочки по ГОСТ 14254 | IP67 |
| Защита от поражения электрическим током по ГОСТ 12.2.007.0 | класс III |
| Условия эксплуатации: 1) температура окружающей среды, °С 2) предельная температура окружающей среды, °С 3) атмосферное давление, кПа |
1) - 45 … + 50 2) - 45 … + 85 3) 84 ... 106,7 |
| Габариты, не более мм | 90,4 x 50,5 x 17 |
| Масса, не более кг | 0,2 |
