Устройство BIP-M1(03) предназначено для совместной работы:
- с Устройствами Вызова Экстренных Оперативных Служб (УВЭОС) для систем ЭВАК/ЭРА-ГЛОНАСС;
- с аппаратурой спутниковой навигации (АСН) для систем ЭВАК/ЭРА-ГЛОНАСС;
- с навигационными терминалами Fort Telecom;
- с навигационными терминалами Teltonika;
- с навигационными терминалами Навтелеком серии Сигнал;
с навигационными терминалами других производителей при условии совместимости технических характеристик с целью: - обеспечения громкоговорящей связи «водитель – диспетчер»; - подачи сигнала «Тревога» в диспетчерский центр по инициативе экипажа; - передачи дополнительных сигналов в диспетчерский центр по инициативе экипажа.
Оборудование громкой связи BIP-M1(03) сертифицировано и разрешено для использования в комплектах государственной автоматизированной информационной системы экстренного вызова оперативных служб при авариях, катастрофах и других происшествиях на автомобильных дорогах ГАИС ЭВАК.
Устройство BIP-M1(03) предназначено для совместной работы:
- с Устройствами Вызова Экстренных Оперативных Служб (УВЭОС) для систем ЭВАК/ЭРА-ГЛОНАСС;
- с аппаратурой спутниковой навигации (АСН) для систем ЭВАК/ЭРА-ГЛОНАСС;
- с навигационными терминалами Fort Telecom;
- с навигационными терминалами Teltonika;
- с навигационными терминалами Навтелеком серии Сигнал;
с навигационными терминалами других производителей при условии совместимости технических характеристик с целью: - обеспечения громкоговорящей связи «водитель – диспетчер»; - подачи сигнала «Тревога» в диспетчерский центр по инициативе экипажа; - передачи дополнительных сигналов в диспетчерский центр по инициативе экипажа.
Оборудование громкой связи BIP-M1(03) сертифицировано и разрешено для использования в комплектах государственной автоматизированной информационной системы экстренного вызова оперативных служб при авариях, катастрофах и других происшествиях на автомобильных дорогах ГАИС ЭВАК.
-
Описание

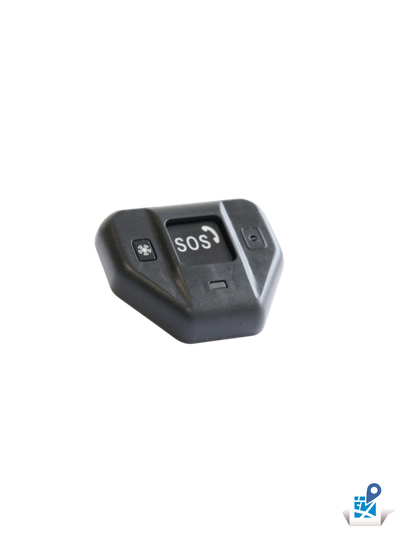

Устройство BIP-M1(03) состоит из пульта управления со встроенным микрофоном и монтажного шнура. Для обеспечения двусторонней громкоговорящей связи необходимо использование выносного динамика, входит в комплект поставки.
Рекомендуется использовать динамик AU-25, однако можно использовать другой динамик с аналогичными характеристиками.
Основные технические характеристики:
Устройство BIP-M1(03)
Чувствительность микрофона–минус 50 дБ;
Тип микрофона–электретный;
Напряжение, подаваемое на микрофон – 2,7 В;
Тип контактов кнопок–нормально-разомкнутый;
Напряжение подсветки–12 – 28 В;
Напряжение на индикаторе (зеленый)–от минус 2,8 до минус 4,8В;
Напряжение на индикаторе (красный)–от 2,8 до 4,8 В;
Габаритные размеры устройства BIP–46 х 40 х 9,8 мм.Динамик AU-25
Максимальная мощность–5 Вт;
Сопротивление–8 Ом;
Габаритные размеры динамика–131 х 65,5 х 56 мм. -
Документы
BIP-М1 (03)_РЭ.PDF603.3 кб, 17 апреля в 15:39
Устройство BIP-M1(03) состоит из пульта управления со встроенным микрофоном и монтажного шнура. Для обеспечения двусторонней громкоговорящей связи необходимо использование выносного динамика, входит в комплект поставки.
Рекомендуется использовать динамик AU-25, однако можно использовать другой динамик с аналогичными характеристиками.
Основные технические характеристики:
Устройство BIP-M1(03)
Чувствительность микрофона–минус 50 дБ;
Тип микрофона–электретный;
Напряжение, подаваемое на микрофон – 2,7 В;
Тип контактов кнопок–нормально-разомкнутый;
Напряжение подсветки–12 – 28 В;
Напряжение на индикаторе (зеленый)–от минус 2,8 до минус 4,8В;
Напряжение на индикаторе (красный)–от 2,8 до 4,8 В;
Габаритные размеры устройства BIP–46 х 40 х 9,8 мм.
Динамик AU-25
Максимальная мощность–5 Вт;
Сопротивление–8 Ом;
Габаритные размеры динамика–131 х 65,5 х 56 мм.
